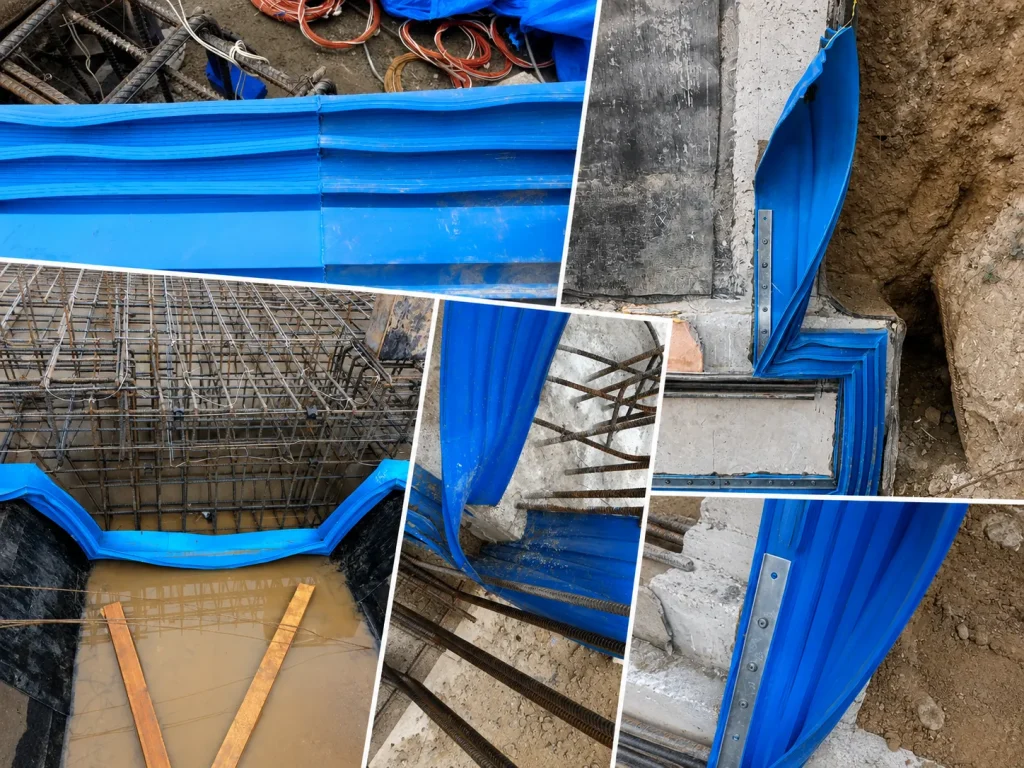

Гидрошпонка может быть качественной, но это не гарантирует защиту от протечек. Разберем основные ошибки монтажа гидрошпонок, и как их избежать. Важно, как гидрошпонка установлена: где проходит, насколько надёжно закреплена, не повреждена ли во время работ и правильно ли соединены отдельные участки.

На объектах проблемы чаще появляются не из-за самого материала, а из-за спешки и отсутствия контроля. Гидрошпонку  смещают от проектного положения, плохо фиксируют, подрезают в углах, соединяют без требуемого качества сварки или не учитывают реальные перемещения в конструкции.

Какие основные ошибки, которые стоит исключить до заливки бетона.

Неправильное положение в конструкции

Одна из частых проблем — смещение гидрошпонки от проектной оси. Если элемент гидрошпонки уходит в сторону, одна его часть хуже заделывается в бетон, а вода получает более короткий путь обхода.

Особенно опасно это в деформационных узлах. Там центральная зона (деформационный — компенсационный узел)  должна свободно воспринимать раскрытие и сжатие конструкции. Если изделие стоит с перекосом или слишком близко к краю, оно уже не работает так, как было рассчитано в проекте гидроизоляции.

Перед монолитными работами подрядчику требуется  проверить разметку, расстояние до наружной поверхности и положение по всей длине. Если конструкция тонкая, лучше заранее подобрать другое решение. Не пытаться разместить стандартную гидрошпонку в неподходящем сечении.

Слабая фиксация и повреждения

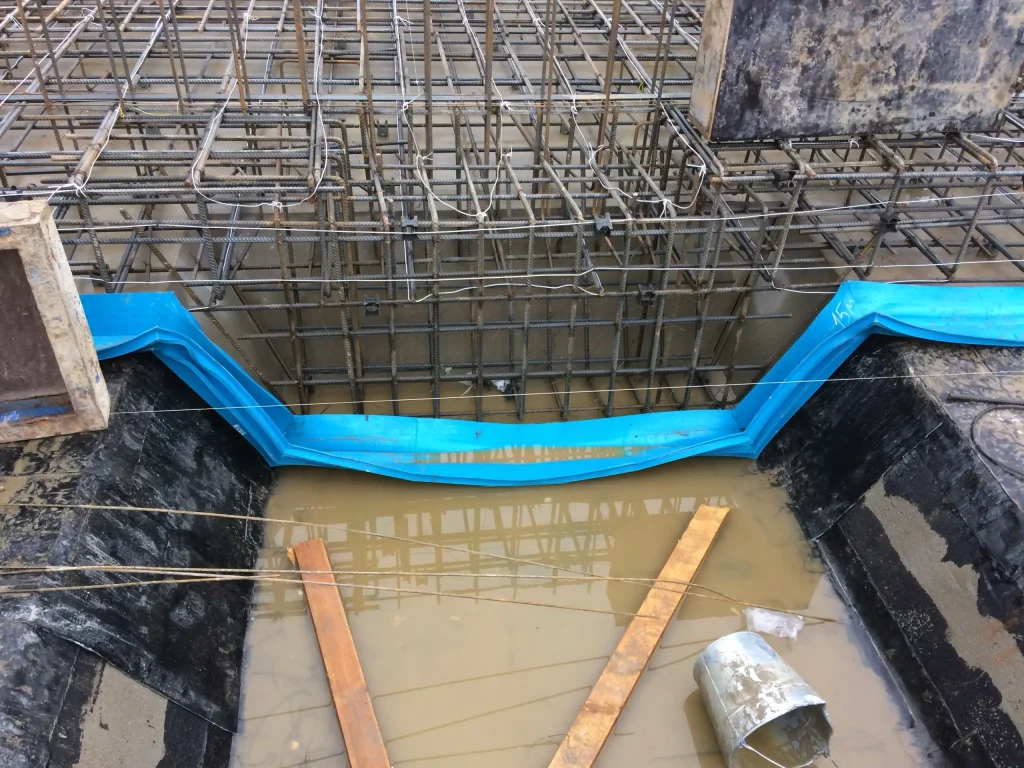

Даже правильно выставленный элемент гидрошпонки может сместиться от проектного положения в конструкции при подаче смеси бетона или вибрировании. Если крепёж на гидрошпонке слабый или не достаточен, появляются провисания, скрутки и участки с неполным защемлением. После набора прочности бетона исправить такой дефект уже невозможно.

Для крепления гидрошпонки используют скобы, хомуты или вязальную проволоку. На длинных линиях — точки фиксации гидрошпонки  располагают чаще, чтобы профиль гидрошпонки не уходил вниз и не разворачивался.

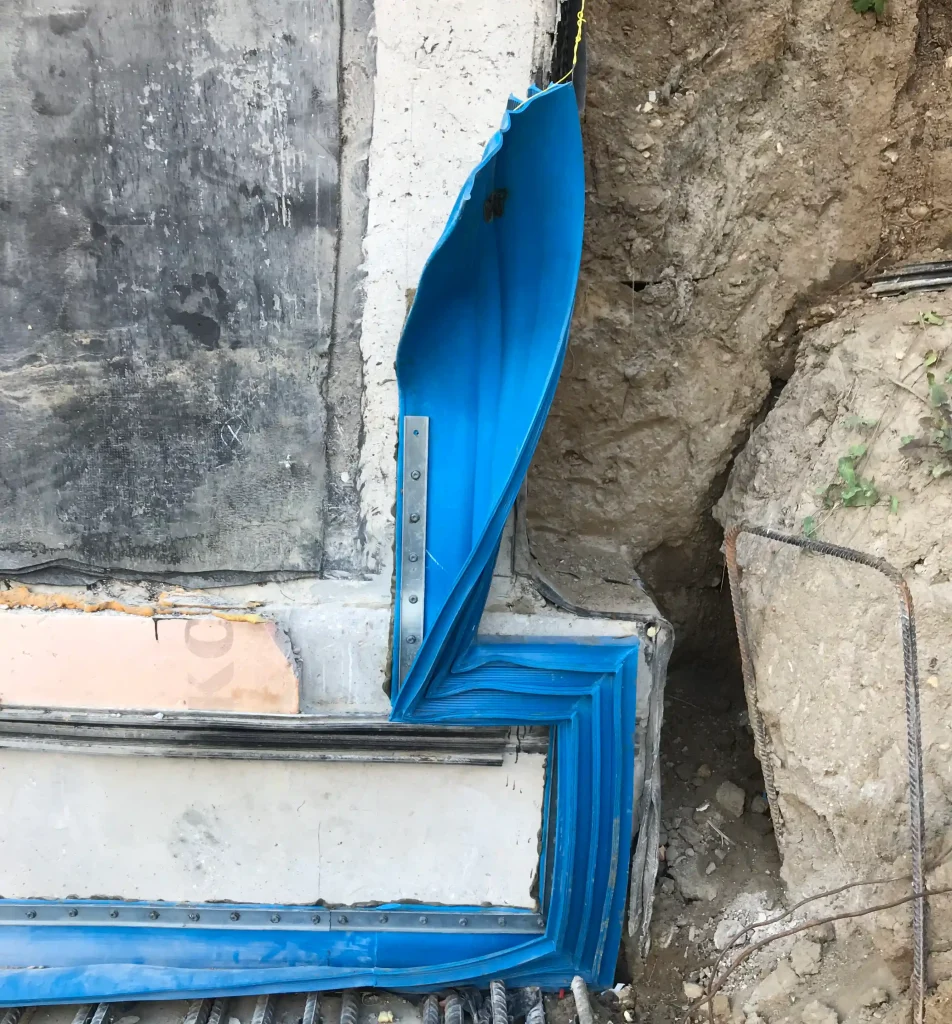

Отдельный риск — механические повреждения. Гидрошпонку можно порезать арматурой, прожечь сваркой и горелкой при монтаже гидроизоляционного покрытия (например битумная наплавляема гидроизоляция), проколоть крепежом или порвать при переносе изделия. Даже небольшой надрыв становится слабым местом, через которое вода пройдет под давлением.

Перед бетонированием установленную гидрошпонку осматривают на предмет повреждений. Участки с порезами, прожогами и сильными заломами лучше заменить сразу, пока они не оказались внутри железобетонной конструкции.

Ошибки в стыках и углах

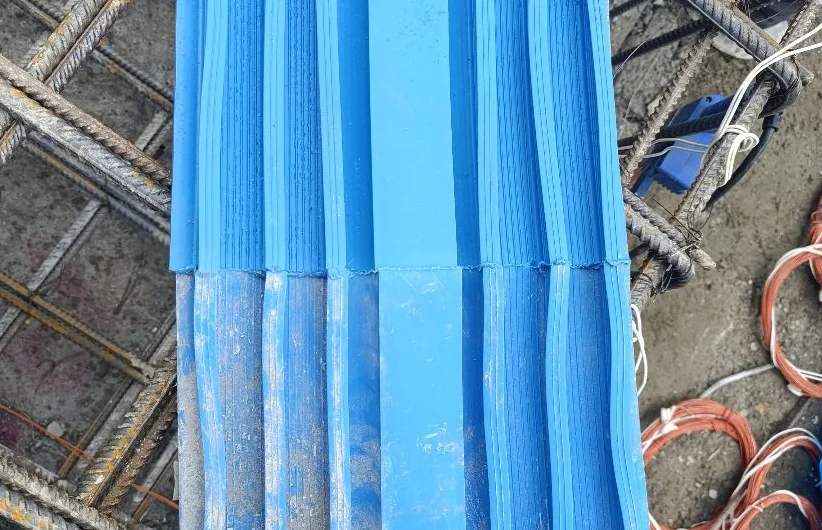

Прямые участки нельзя просто накладывать друг на друга и связывать проволокой. Дело в том, что такое соединение не создаёт герметичного барьера — фактически гидроизоляция отсутствует. Поэтому для ПВХ и ТЭП-изделий применяется сварка по технологии производителя. Сначала торцы очищают. Затем их ровно совмещают. После этого выполняют термическую сварку «стык-в-стык». В завершение проверяют качество сварного соединения. При этом для проверки качества сварного соединения рекомендуется применять электроискровой метод на «пробой».

Не менее важны повороты, тройники и пересечения. Их часто пытаются собрать прямо на площадке: подрезать, загнуть и подварить «по месту». Однако в результате появляются складки, разрывы и слабые зоны. слабые зоны.

Поэтому сложные места лучше готовить заранее, в производственных условиях от поставщика и/или производителя гидрошпонки. Для этого нужна схема расположения и фасонные детали гидрошпонки под конкретную геометрию объекта. Благодаря такому подходу снижается риск протечек в углах и пересечениях.

Неверный выбор решения

Рабочий стык и деформационный шов — разные задачи. В первом случае нужно перекрыть технологический перерыв между этапами бетонирования. Во втором — сохранить герметичность при раскрытии и смещении (перемещении) частей сооружения.

Ошибка возникает, когда изделия гидрошпонка для обычного рабочего участка ставят туда, где ожидаются подвижки. Набухающий шнур (профиль из гидроактивной резины или бентонита) также не должен заменять деформационную гидрошпонку.

Перед закупкой важно определить тип узла гидроизоляции гидрошпонкой, его возможное раскрытие. Важно учесть ожидаемое давление воды, требуемую толщину бетона и порядок выполнения работ. В итоге, если эти условия не учтены, даже аккуратный монтаж не даст надёжного результата.

Отсутствие схемы и проверки

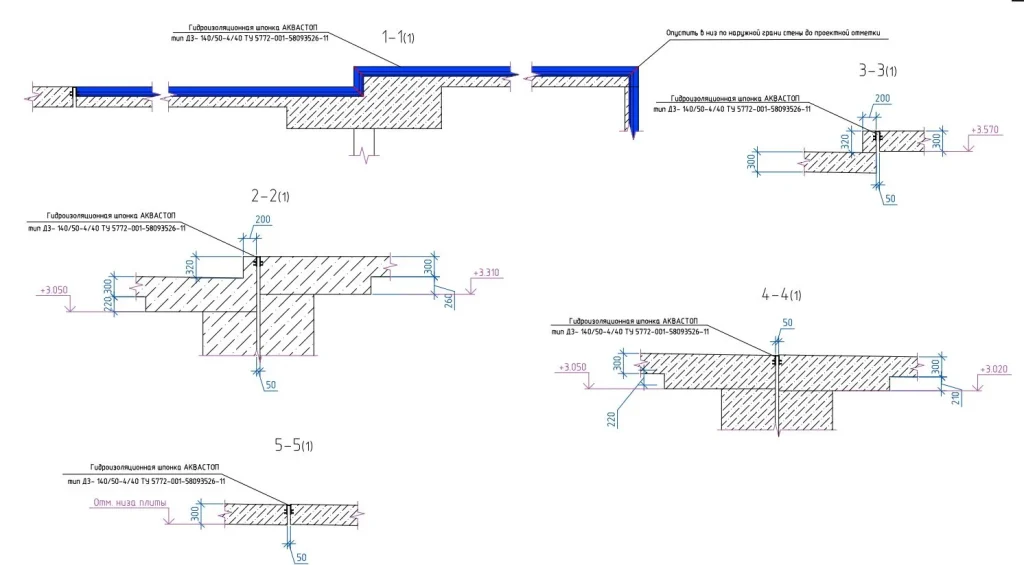

Когда монтаж гидрошпонки идёт без заранее подготовленного плана-проекта производства работ по монтажу гидрошпонки, решения принимаются прямо на объекте строительства. Так появляются лишние соединения, обрывы. Появляются неподготовленные углы и незащищённые проходки коммуникаций.

До начала работ по монтажу гидрошпонки подрядчику должны быть понятны трассировка, узлы примыканий. Должны быть понятны места соединений. Нужен перечень нестандартных деталей и решения по вводам. Гидроизоляция строительной конструкции должна «работать» как единая линия защиты, а не как набор отдельных отрезков.

Финальная проверка «контроль перед бетонированием» проводится до заливки. Контролируют соответствие проекту, положение по разметке. Проверяют надёжность крепления, отсутствие повреждений. Контролируют качество сварки, готовность угловых элементов и состояние набухающих частей.

Такая приёмка занимает немного времени, но помогает избежать сложного ремонта после ввода объекта строительства в эксплуатацию.

В итоге, основные ошибки монтажа

Большинство проблем при монтаже гидрошпонок связано не с качеством материала, а с нарушением технологии проектирования и монтажа. Таких как: смещением, слабым креплением, повреждениями, плохой сваркой, самодельными углами и отсутствием проектной схемы.

Надёжная защита бетонных соединений начинается с подготовки: правильного подбора решения, точной разметки, аккуратной установки и контроля перед бетонированием. С командой ТД «Гидромикс» основные ошибки монтажа гидрошпонок

Для подбора гидрошпонок АКВАСТОП. Разработки схемы гидроизоляции и изготовления фасонных деталей. Чтобы не допустить основные ошибки монтажа гидрошпонок, рекомендуем обращаться к специалистам ТД «Гидромикс» («Гидромикс Инжиниринг»). Контакты по электронной почте ekb@gydromix.ru или позвонить по телефону 8-800-500-73-22.
