Надёжная гидроизоляция подземных конструкций — одно из ключевых условий долговечности здания. Подвалы, фундаментные плиты, стены подземных этажей и технические тоннели постоянно подвергаются гидростатическому давлению и капиллярному подсосу. Кроме того, они испытывают сезонные колебания уровня грунтовых вод. Наиболее уязвимые места в монолитном бетоне — рабочие и деформационные швы. Именно здесь формируются условия для фильтрации воды и постепенного разрушения конструкции.

Гидрошпонки — специализированные профильные ленты из полимерных материалов. Их применение позволяет обеспечить герметичность швов при строительстве и эксплуатации бетонных сооружений. В этой статье рассмотрены технологические принципы работы гидрошпонок и их разновидности. Также приведены примеры применения в подвалах и фундаментах и требования к проектированию систем гидроизоляции.

Что такое гидрошпонка и как она работает

Гидрошпонка — это профилированная лента, устанавливаемая в шов бетонной конструкции. Она образует водонепроницаемый барьер на пути движения воды. Принцип действия основан на механической анкеровке в теле бетона: выступы и рёбра шпонки создают удлинённый путь фильтрации. Центральный элемент — компенсационная зона или уплотнительный вкладыш — воспринимает температурные и механические деформации шва.

Ключевые физические механизмы, реализуемые гидрошпонкой АКВАСТОП

• Удлинение пути фильтрации — вода вынуждена огибать анкерные рёбра шпонки. Таким образом, она не может пройти напрямую сквозь шов, что кратно снижает гидростатическое давление на стыке.
• Компенсация деформаций — центральная зона гидрошпонки позволяет шву раскрываться и смыкаться в заданных пределах. При этом гидроизоляционный контур остаётся без разрушения.
• Адгезионное или механическое защемление — в зависимости от материала и конструкции шпонки обеспечивается сцепление с бетоном. Либо, в качестве альтернативы, достигается надёжное защемление за счёт геометрии сечения.

Материалы и типы гидрошпонок

Современный рынок предлагает несколько классов гидрошпонок, различающихся по материалу, геометрии сечения и области применения.

ПВХ — гидрошпонки АКВАСТОП

Наиболее распространённый тип. Изготавливаются из поливинилхлорида с пластификаторами, обеспечивающими гибкость в диапазоне температур от −30 до +60 °C. Сечение стандартизировано: анкерные рёбра с обеих сторон фиксируют шпонку в массиве бетона. Центральная компенсационная петля, в свою очередь, воспринимает раскрытие шва. ПВХ-шпонки применяются в деформационных и рабочих швах фундаментных плит, стен подвалов, резервуаров и подземных паркингов.

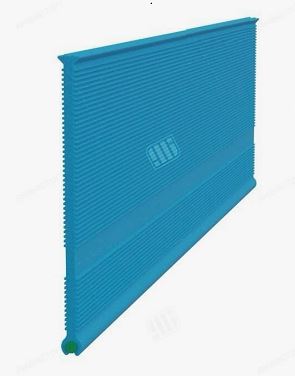

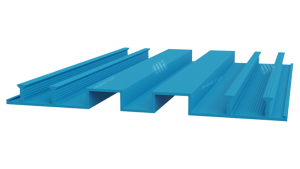

В линейке АКВАСТОП для этих задач предназначены гидрошпонки серий ХВ, ХО, ХВН — для рабочих швов без значительных деформаций. Для деформационных швов с компенсационной петлей предназначены серии ДЗ, ДО, ДВ, ДОМ.

Среди преимуществ выделяются: доступная стоимость, широкая номенклатура гидрошпонок АКВАСТОП (100–320 мм), а также возможность термической сварки при монтаже и изготовлении фасонных элементов.

EPDM (ЭПДМ) — гидрошпонки АКВАСТОП

Гидрошпонки из этилен-пропилен-диен-мономерного каучука отличаются высокой химической стойкостью и эластичностью при низких температурах. В частности, они применяются в агрессивных средах — очистных сооружениях, химических производствах, тоннелях метрополитена, — где ПВХ недостаточно устойчив к воздействию масел, кислот или щелочей.

ТПО и ТЭП — гидрошпонки АКВАСТОП

Гидрошпонки из термопластичных полиолефинов (ТПО) и термопластичных эластомеров (ТЭП) занимают промежуточное положение между ПВХ и EPDM. Они сочетают хорошую химическую стойкость с технологичностью термической сварки. Благодаря этому упрощается изготовление сложных фасонных элементов. Кроме того, ТПО-шпонки востребованы в объектах с повышенными требованиями к экологической безопасности.

Гидрошпонка АКВАСТОП с набухающим профилем

Лента из бентонита или полиуретана со временем увеличивается в объёме при контакте с водой. При этом она заполняет неровности шва и создаёт давление на бетонные поверхности. Применяется преимущественно в рабочих (холодных) швах бетонирования — местах примыкания нижней захватки плиты к стенам, а также в вертикальных рабочих швах стен.

В линейке АКВАСТОП эту задачу решают гидрошпонки ХВН, ДВН, ДОН с интегрированным набухающим шнуром. Благодаря сочетанию жёсткого ПВХ-корпуса и набухающего элемента обеспечивается двойной механизм герметизации. А именно: механическая анкеровка рёбер в бетоне и дополнительное давление разбухающего шнура на стенки шва при контакте с водой.

Важно учитывать: набухающие профили не рассчитаны на восприятие значительных деформаций. Поэтому их область применения ограничена рабочими швами с минимальными взаимными смещениями элементов.

Конструктивные схемы установки гидрошпонок

Закладная (внутренняя) установка

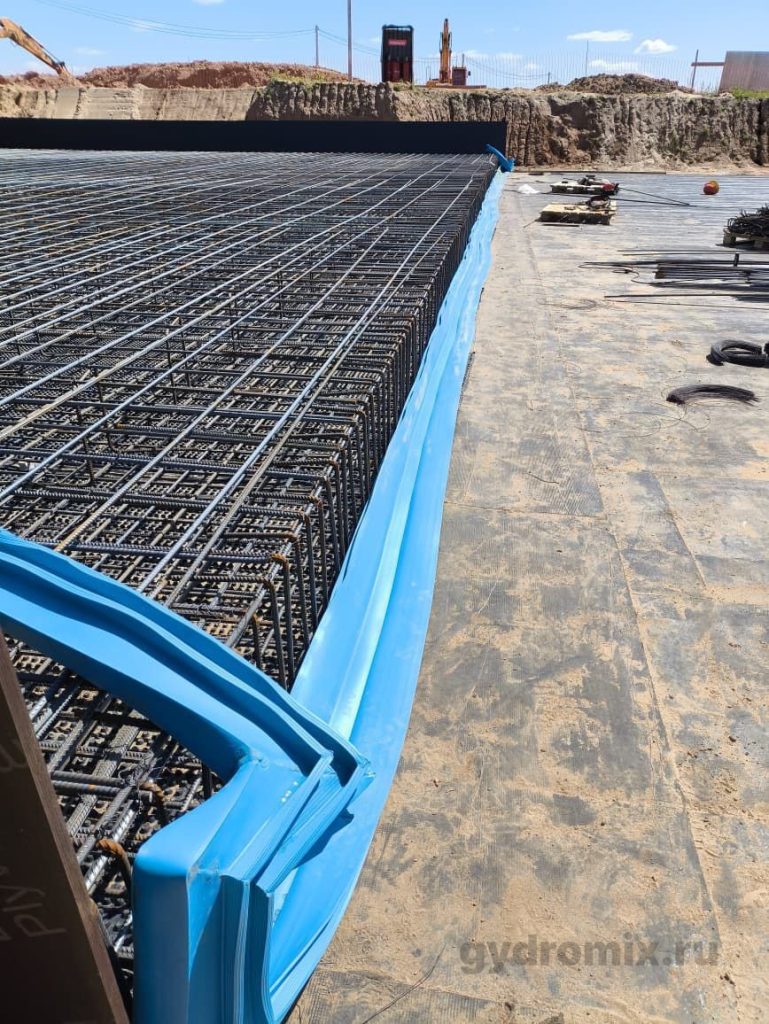

Гидрошпонка укладывается в опалубку до бетонирования таким образом, чтобы её ось совпадала с плоскостью шва. При заливке каждой захватки гидрошпонка АКВАСТОП защемляется в массиве бетона с обеих сторон. Это наиболее надёжная схема, обеспечивающая полную анкеровку без зависимости от адгезии к поверхности.

Данная схема обязательна для деформационных швов — мест, где в конструкции предусмотрено контролируемое взаимное смещение блоков. В таких случаях проектный отдел ТД «Гидромикс» разрабатывает индивидуальные схемы расположения гидрошпонок АКВАСТОП с привязкой к осям конструкции и этапности бетонирования. Работа ведётся ещё на стадии рабочей документации, параллельно с конструктивными чертежами.

Внешняя (поверхностная) установка

Гидрошпонка механически крепится или приклеивается к готовой бетонной поверхности перед укладкой следующей захватки. При этом адгезив должен быть совместим с применяемыми гидроизоляционными лентами. Данный способ применяется при невозможности закладной установки — например, при реконструкции или нестандартной технологии бетонирования. Однако он требует тщательной подготовки основания.

Комбинированные системы

На ответственных объектах — тоннелях, резервуарах питьевой воды, подземных хранилищах — применяется сочетание закладной гидрошпонки АКВАСТОП и инъекционных трубок. Такое решение позволяет выполнить дополнительное уплотнение шва полиуретановыми и/или акрилатными смолами после набора бетоном прочности. В частности, это актуально при обнаружении фильтрации в ходе гидроиспытаний или в период эксплуатации конструкции.

Деформационные и рабочие швы: принципиальные различия

Грамотный выбор типа гидрошпонки невозможен без понимания разницы между типами швов.

Деформационный шов — это намеренный разрыв в конструкции, предназначенный для компенсации температурных, усадочных и сейсмических деформаций. Взаимное смещение блоков в плоскости шва может достигать 10–25 мм и более. Гидрошпонка для деформационного шва обязана иметь центральную компенсационную петлю или иной элемент, допускающий раскрытие без разрушения. Гидрошпонки АКВАСТОП серий ДЗ и ДЗС разработаны именно для этих условий.

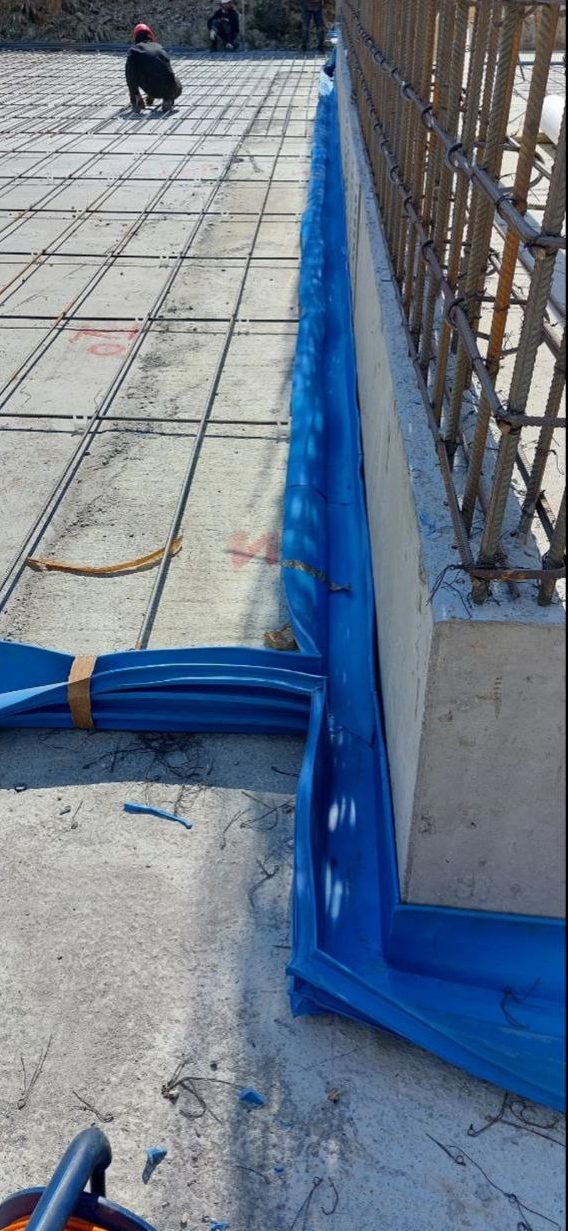

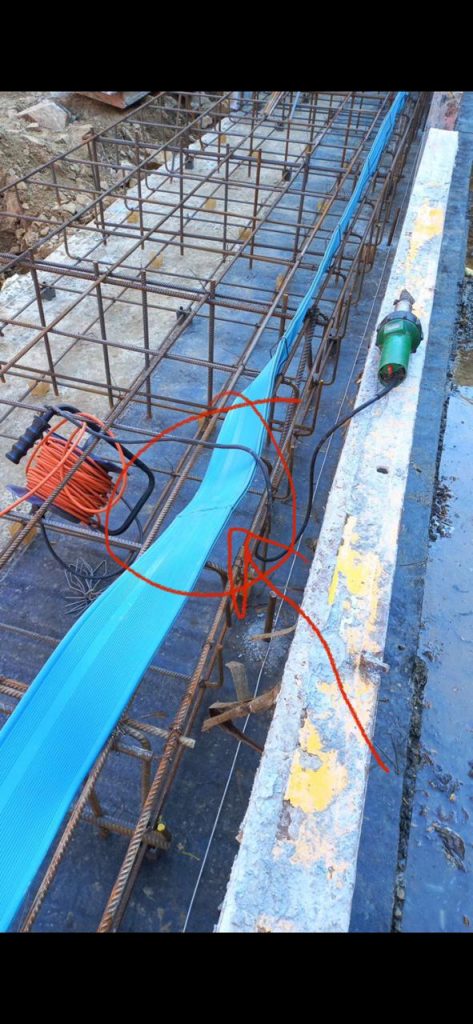

Рабочий (технологический) шов — место прекращения и возобновления бетонирования. Относительное смещение сторон минимально; основная задача — герметизация плоскости сопряжения двух захваток. Здесь возможно применение как гидрошпонки ХВ (стандартная закладная шпонка для холодных швов), так и ХВН — с набухающим шнуром для усиленной герметизации.

Ошибка при выборе типа гидрошпонки — например, применение набухающего профиля в деформационном шве — неизбежно приведёт к потере герметичности под нагрузкой. Правильный подбор гидрошпонки под конкретный тип шва и расчётные нагрузки входит в состав проектных работ, которые выполняет ТД «Гидромикс» для каждого объекта индивидуально.

Примеры применения в подвалах и фундаментах

Фундаментная плита с монолитными стенами подвала

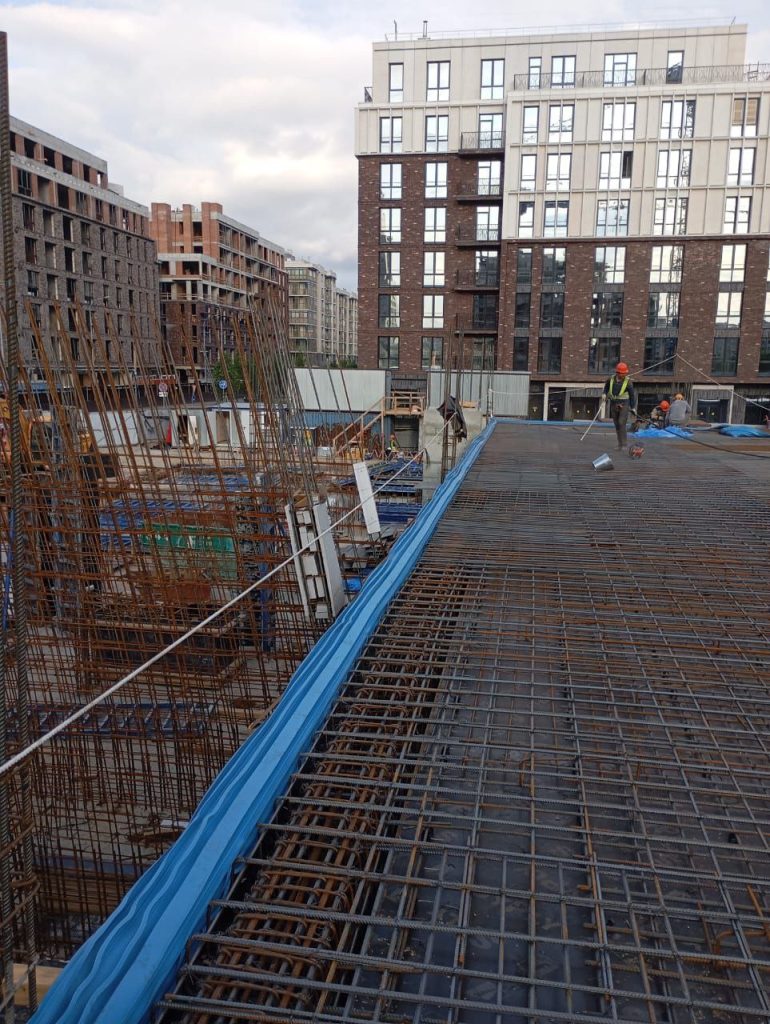

Наиболее типичный случай — примыкание стены подвала к фундаментной плите. Рабочий шов между плитой и стеной является зоной потенциальной фильтрации, поскольку бетон двух захваток контактирует по горизонтальной плоскости без монолитного сцепления.

Проектное решение включает установку закладной гидрошпонки в горизонтальный рабочий шов — как правило, ХВ или ХВН. На угловых участках, где горизонтальная шпонка переходит в вертикальную, применяются угловые фасонные элементы. Это готовые заводские детали, сохраняющие непрерывность контура. При этом ТД «Гидромикс» изготавливает их на собственном производстве под точную геометрию каждого объекта.

Деформационные швы в протяжённых фундаментных плитах

При длине здания свыше 30–40 м в плите устраиваются деформационные швы для компенсации усадки и температурных деформаций. В таких случаях необходима ПВХ-шпонка с компенсационной петлей — такие как АКВАСТОП ДЗ или ДЗС. Она рассчитана на проектное раскрытие шва. Шпонка подбирается по ширине шва и ожидаемой амплитуде деформаций в соответствии с техническими характеристиками изделия.

Подземные паркинги и многоуровневые подвалы

В многоярусных подземных сооружениях схема гидрошпонок значительно усложняется: вертикальные и горизонтальные деформационные швы пересекаются на нескольких уровнях, а швы бетонирования образуют разветвлённую сеть. Кроме того, нагрузки от надземной части здания создают значительные деформации основания. Следовательно, система гидроизоляции должна компенсировать их на весь срок службы конструкции.

В таких условиях разрабатывается индивидуальная схема расположения гидрошпонок с проектированием каждого узла: угла, тройника, перехода с горизонтальной шпонки на вертикальную. Проектный отдел ТД «Гидромикс» выполняет полный расчёт системы — с подбором гидрошпонок АКВАСТОП под каждый тип шва и разработкой рабочих чертежей узлов. Также составляется смета на материалы. Все фасонные элементы изготавливаются на собственном производстве компании под конкретные условия объекта.

Резервуары и очистные сооружения

Водонепроницаемость резервуаров — условие функционирования всего сооружения. Для этого применяются ПВХ- или EPDM-гидрошпонки в деформационных и рабочих швах стен и днища. При этом требования к качеству монтажа и контролю сварных соединений особенно высоки. Нередко также проектируется дублирование гидроизоляции: шпонка в шве плюс инъекционные трубки для возможного ремонтного уплотнения.

Требования к проектированию систем гидроизоляции с гидрошпонками

Системный подход к гидроизоляции деформационных и рабочих швов предполагает разработку полного комплекта проектной документации, включающего:

1. Схему расположения гидрошпонок — план и разрезы с указанием типов шпонок, мест установки и направления монтажа.
2. Ведомость фасонных элементов — перечень углов, тройников, крестовин и переходных участков с привязкой к координатным осям.
3. Узлы примыканий — детальные чертежи каждого нетипового места сопряжения шпонок.
4. Технологическую карту монтажа — последовательность установки с учётом захваток бетонирования.
5. Смету на материалы — с точным расчётом погонажа гидрошпонок и количества фасонных элементов под конкретный объект.

Проектирование системы гидроизоляции должно выполняться параллельно с разработкой конструктивных чертежей, а не после их завершения: изменить положение деформационного шва на стадии монтажа значительно сложнее, чем учесть его геометрию на этапе проектирования.

Монтаж гидрошпонок: ключевые технологические требования

Качество монтажа гидрошпонок напрямую определяет надёжность всей системы. Основные требования:

• Точное позиционирование по оси шва — смещение шпонки нарушает симметрию анкеровки и снижает расчётную несущую способность гидроизоляции;
• Надёжное крепление к арматуре или опалубке — шпонка не должна смещаться при укладке и уплотнении бетонной смеси;
• Обеспечение проектного защемления — минимальная глубина анкеровки каждой анкерной части шпонки в бетоне задаётся изготовителем и не должна быть уменьшена;

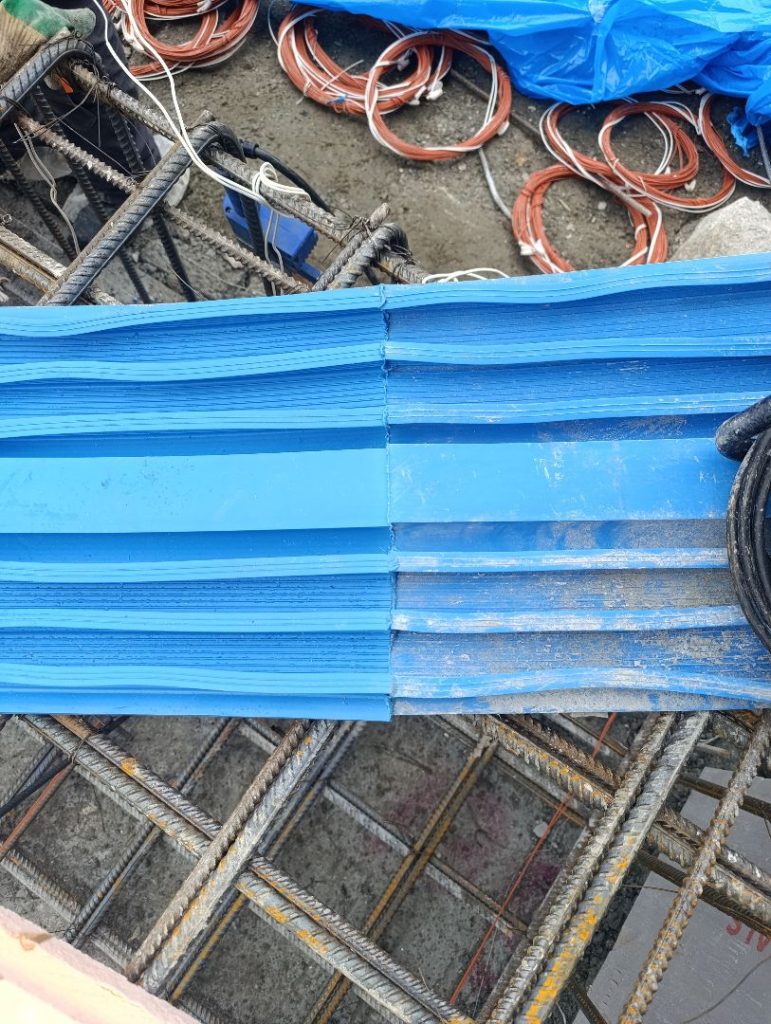

• Качественное выполнение стыков — соединение прямых участков и фасонных элементов должно выполняться термической сваркой с контролем прочности шва; механические нахлёстки без сварки недопустимы в деформационных швах;
• Защита в процессе бетонирования — центральная петля деформационной шпонки должна быть защищена от заполнения бетоном; для этого применяется временный вкладыш или иные методы, предусмотренные проектом.

Контроль качества и испытания

После завершения бетонирования и набора прочности конструкции выполняется проверка целостности гидроизоляционного контура. Методы контроля зависят от типа объекта:

• Визуальный осмотр видимых участков швов и сварных соединений фасонных элементов;
• Испытание резервуаров и подземных конструкций наливом воды с контролем утечки;
• Инспекционный контроль инъекционных трубок при наличии комбинированной системы — опрессовка воздухом или водой.

Обнаруженные фильтрации устраняются инъектированием через предусмотренные трубки или путём устройства дополнительной гидроизоляции по поверхности шва. Стоимость ремонтных работ многократно превышает затраты на качественное проектирование и монтаж — именно поэтому входной контроль материалов и операционный контроль монтажа являются обязательными.

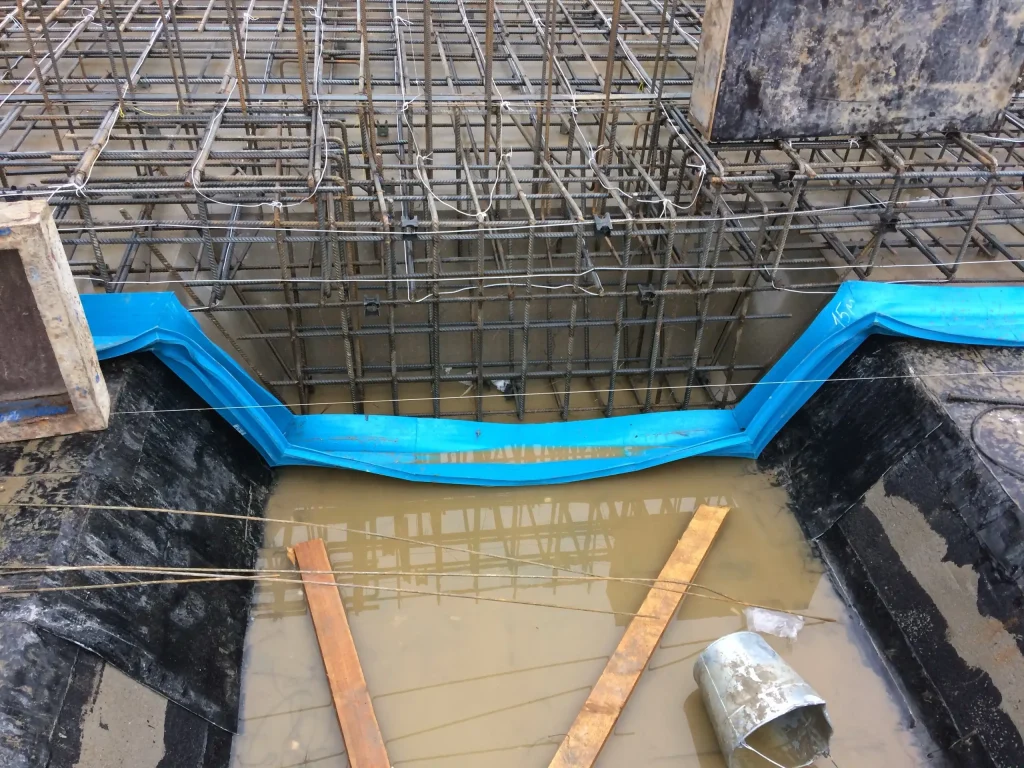

Типичные ошибки и как их избежать

Анализ практики показывает, что большинство отказов гидроизоляции деформационных и рабочих швов связано с несколькими повторяющимися причинами:

• Применение типовой прямолинейной шпонки без фасонных элементов в угловых и пересечённых узлах;
• Самодельное изготовление угловых элементов на объекте путём надрезания и изгиба шпонки — это разрушает целостность материала в зоне изгиба;
• Отсутствие проекта схемы гидрошпонок при наличии конструктивных чертежей — монтажники вынуждены принимать решения по месту;
• Пропуск контрольного сварного шва при стыковке прямых участков;
• Смещение шпонки во время бетонирования вследствие недостаточного крепления.

Все перечисленные проблемы решаются на стадии проектирования и организации производства работ. Именно поэтому важно привлекать к разработке системы гидроизоляции организации, которые не только поставляют материалы, но и выполняют полный цикл — от расчётов и проектной документации до изготовления нестандартных фасонных элементов.

Заключение

Гидрошпонки являются надёжным и технологически обоснованным решением для гидроизоляции деформационных и рабочих швов в подвалах, фундаментах, резервуарах и подземных сооружениях. Их эффективность определяется не только правильным выбором типа шпонки — ХВ или ХВН для рабочих швов, ДЗ и ДЗС для деформационных, — но и качеством проектирования всей системы: схемы расположения, узлов примыканий, фасонных элементов.

Для обеспечения надёжности системы гидроизоляции с применением гидрошпонок АКВАСТОП рекомендует обращаться к специалистам ТД «Гидромикс» («Гидромикс Инжиниринг»). Компания выполняет полный цикл работ: проектирование системы гидроизоляции с расчётом гидрошпонок и составлением сметы, заводское изготовление фасонных элементов — углов, тройников и крестовин — на собственном производстве и поставку материалов на объект. Заводская технология сварки, точная геометрия элементов и обязательный контроль качества исключают характерные ошибки монтажа и обеспечивают долговечную защиту бетонных конструкций от воздействия воды.
