Объект и исходные условия

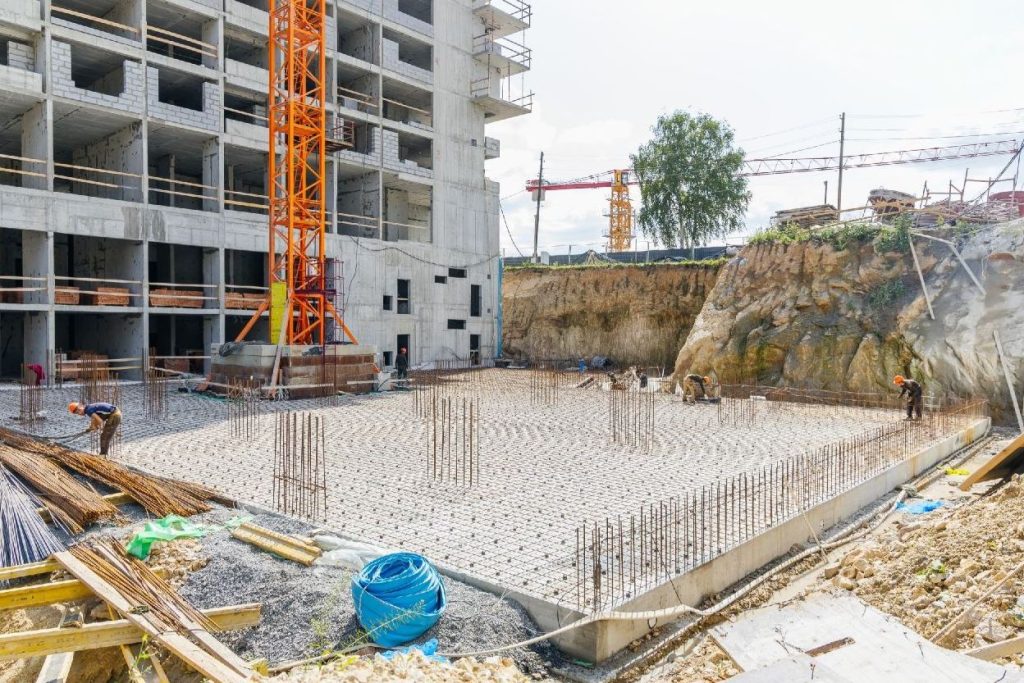

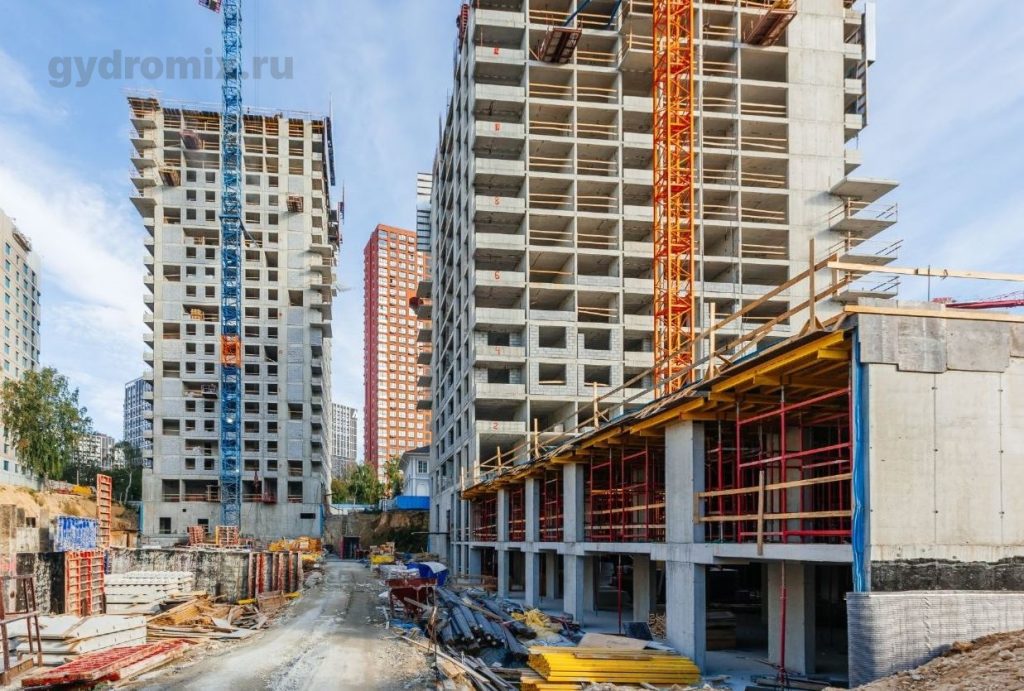

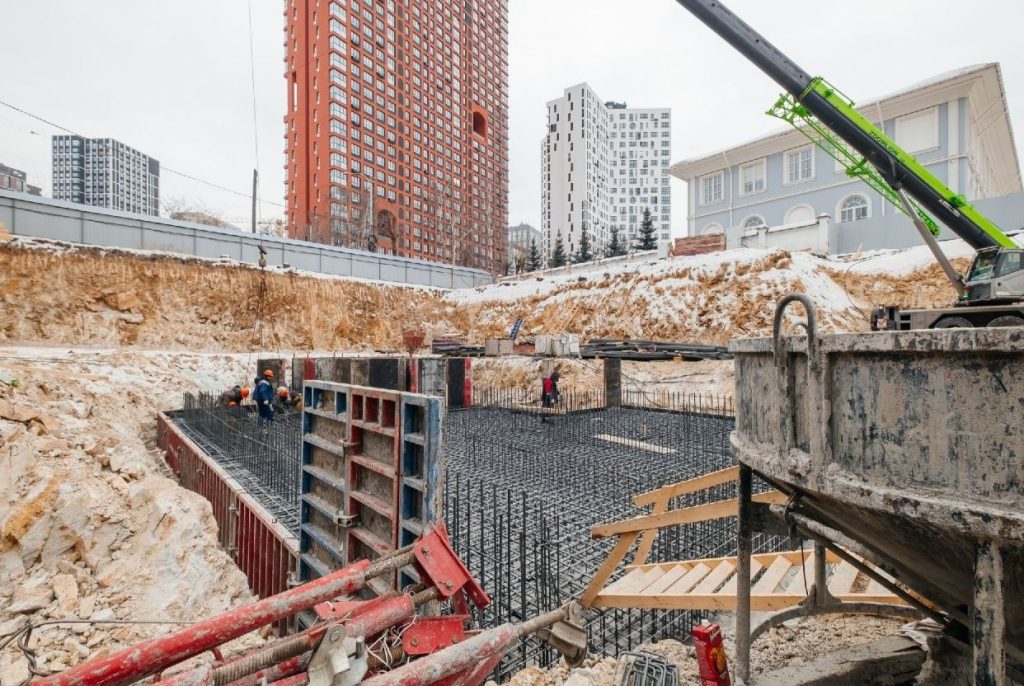

Гидроизоляция подземных парковок и фундаментов в рассматриваемом объекте — многоквартирный жилой комплекс с подземной автостоянкой в г. Екатеринбурге. Подземная часть включает два уровня, глубина заложения — порядка 10 м.

Конструктивная схема:

• фундамент секций — монолитная плита 800–1000 мм
• паркинг — плита 150 мм по ленточному и столбчатому фундаменту

Такие условия формируют постоянное воздействие грунтовых вод и гидростатическое давление, что требует надежной гидроизоляции швов бетонирования.

Проблематика: основные зоны риска

На практике протечки возникают не в теле бетона, а в следующих узлах:

• рабочие (технологические) швы
• холодные швы
• деформационные швы
• примыкания и пересечения

Типовая ошибка — отсутствие единой схемы гидроизоляции. В результате:

• нарушается непрерывность контура
• узлы выполняются «по месту»
• возникают локальные протечки

Подход к проектированию гидроизоляции

В данном проекте гидроизоляция подземных парковок изначально разрабатывалась как единая система.
Проектирование выполнялось специалистом проектного отдела ТД «Гидромикс» — Шкода Н.С.

Ключевые принципы:

• разделение швов по типам
• подбор решения под каждый тип шва
• формирование замкнутого контура
• обязательная проработка всех узлов

Именно на стадии проектирования определяется, будет ли система работать в реальных условиях.

Применённые гидрошпонки Аквастоп

Деформационные швы

Применены гидрошпонки:

• Аквастоп ДЗ 140/50(100)-4/35

Они рассчитаны на работу при перемещениях конструкции и обеспечивают герметичность при деформациях.

Рабочие швы

Применены гидрошпонки:

• Аквастоп ХВН 120 (2–6)
• Аквастоп ХВН 80 (2–6)

Ключевая особенность — наличие набухающего профиля (гидрофильного шнура).

Это обеспечивает:

• механическую герметизацию шва
• дополнительное уплотнение при контакте с водой
• компенсацию микродефектов бетонирования

Такое решение критично для рабочих швов, где поверхность контакта неидеальна.

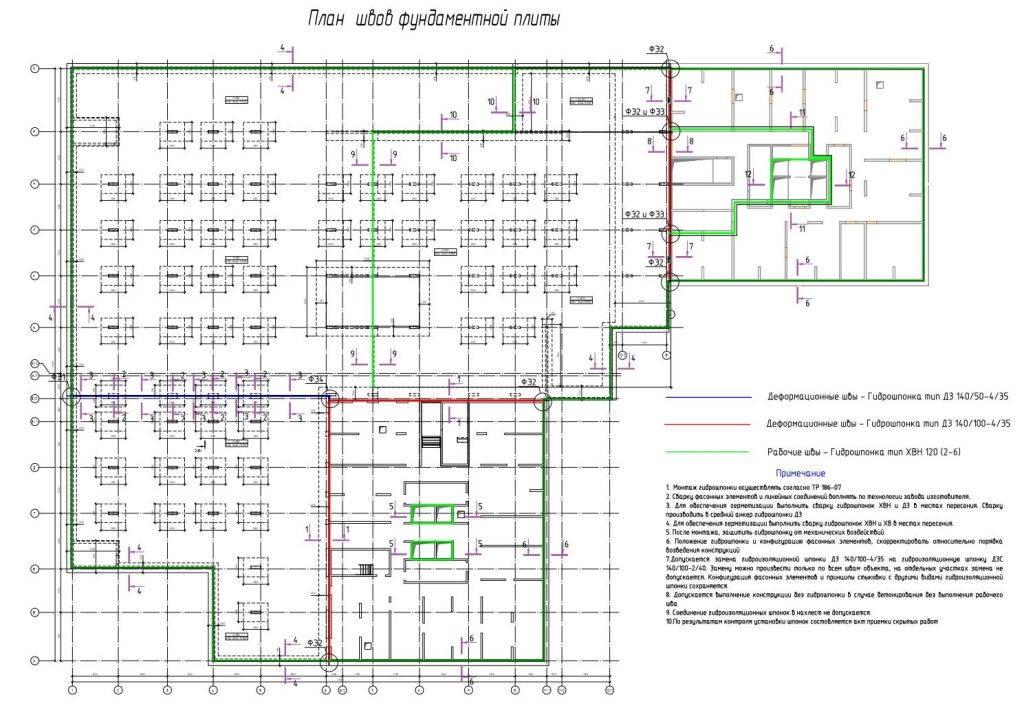

Схема гидроизоляции

Схема включает:

• трассировку гидрошпонок по всей конструкции
• разделение на рабочие и деформационные швы
• привязку к конструктивным элементам

Результат — замкнутый гидроизоляционный контур без разрывов.

Узлы и фасонные элементы

Наиболее ответственные участки:

• углы
• Т-образные пересечения
• переходы вертикаль / горизонталь

Именно здесь чаще всего допускаются ошибки.

Типовая проблема — «подрезка на объекте».
В данном проекте такие решения исключены.

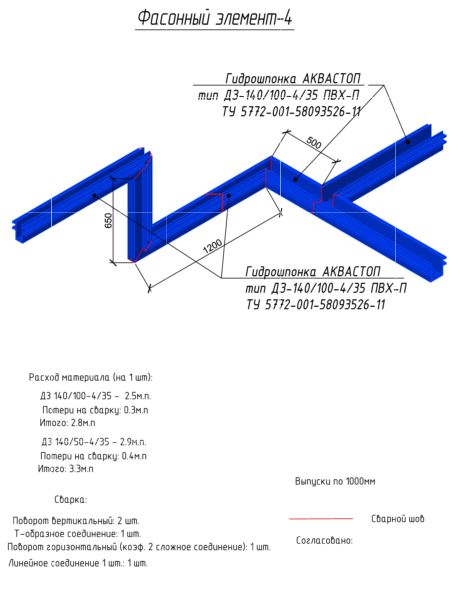

Фасонные элементы:

• были заложены на стадии проектирования;
• согласованы в составе проекта;
• переданы в собственное производство ТД «Гидромикс»;
• изготовлены с соблюдением геометрии и технологии;
• прошли контроль качества на производстве.

Это принципиально важно:
узел должен быть сначала спроектирован, а затем изготовлен, а не “собран” на стройке.

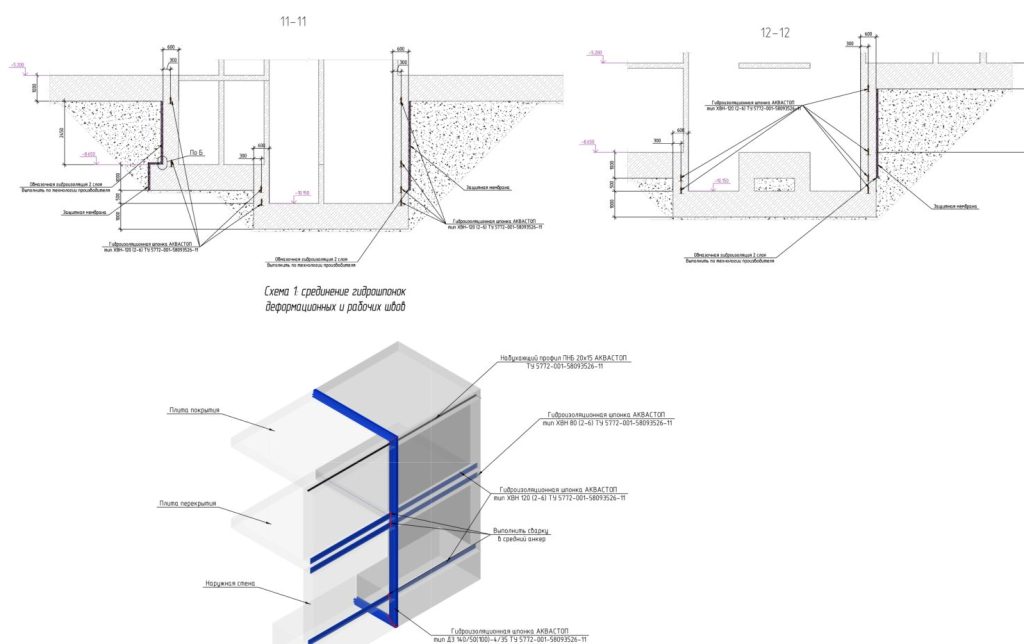

Узлы примыканий

Критические зоны:

• примыкание фундаментной плиты к стенам
• пересечения швов
• переходы уровней

В проекте эти узлы были проработаны заранее, что позволило избежать типовых ошибок монтажа.

Монтаж гидрошпонок

Монтаж выполнялся в составе монолитных работ:

• установка в арматурный каркас
• фиксация до бетонирования
• соблюдение оси шва
• контроль стыков

Ключевой момент — исключение смещения при заливке бетона.

После бетонирования гидрошпонка становится частью конструкции и обеспечивает внутреннюю гидроизоляцию.

Особенность проекта

В процессе реализации часть вертикальных рабочих швов наружных стен была выполнена без гидрошпонок и заменена на обмазочную гидроизоляцию.

Это решение:

• допустимо технологически
• но формирует менее надёжные участки по сравнению с системой гидрошпонок

Итог

Реализованная система позволила:

• обеспечить гидроизоляцию фундамента
• перекрыть пути фильтрации воды
• сформировать замкнутый контур
• повысить надёжность подземной части

Заключение

В заключение гидроизоляция подземных парковок на примере реализованного жилого комплекса с подземной автостоянкой в г.Екатеринбург показывает, что гидроизоляция фундамента — это результат проектирования, а не только выбора материала.

Ключевые факторы:

• корректная схема гидрошпонок
• разделение рабочих и деформационных швов
• проработка узлов
• использование фасонных элементов заводского изготовления

Практика подтверждает:
когда проектирование, производство элементов и применение решений находятся в одной системе — достигается реальная герметичность конструкции.
