Гидрошпонка и дренаж — две взаимодополняющие системы защиты подземных конструкций. Первая герметизирует швы и не даёт воде проникнуть внутрь; вторая перехватывает и отводит воду, снижая гидростатическое давление на конструкцию снаружи. Ошибочное представление о том, что одна из систем способна заменить другую, на практике приводит к протечкам, подтоплениям и преждевременному разрушению подземных конструкций.

В этой статье разбираются принципы совместной работы гидрошпонок и дренажных систем, типичные схемы их сопряжения, а также инженерные требования к проектированию комплексной защиты подвалов, фундаментов и подземных сооружений.

Почему гидрошпонка и дренаж работают вместе, а не порознь

Каждая система решает свою часть задачи защиты от воды.

Дренаж управляет водой снаружи конструкции: перехватывает атмосферные осадки и грунтовые воды, понижает уровень воды у фундамента, снижает гидростатическое давление на наружные поверхности бетона. Однако дренаж не отводит полностью воду , остаются потенциальные пути фильтрации внутрь конструкции-швы и стыки в железобетонных конструкциях.

Гидрошпонка работает непосредственно в теле бетона, создавая механический барьер для воды на пути от наружной поверхности к внутренней. Она не управляет объёмом воды в грунте и не снижает давление на конструкцию в целом.

Разделение функций принципиально: при высоком уровне грунтовых вод без дренажа гидрошпонка испытывает постоянное давление, близкое к максимальному расчётному. Отсутствие же гидрошпонки при исправном дренаже не даёт гарантии герметичности швов — остаточное давление даже сниженного уровня воды достаточно для фильтрации через незащищённый рабочий или деформационный шов.

Выход из строя одной системы кратно увеличивает нагрузку на другую. Именно поэтому проектирование должно рассматривать их в комплексе.

Виды дренажных систем и их совместимость с гидрошпонками

Пристенный дренаж

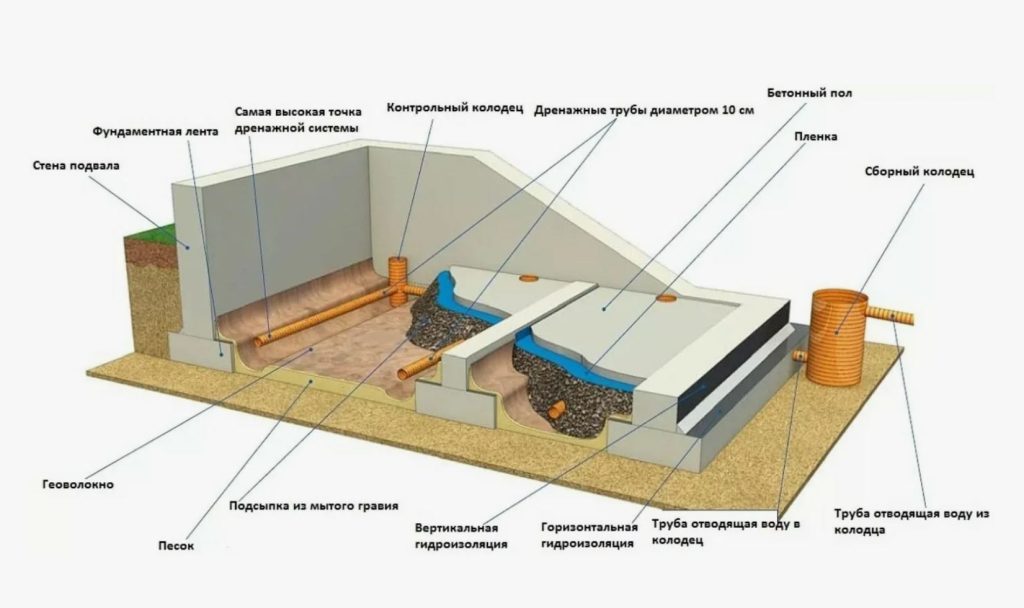

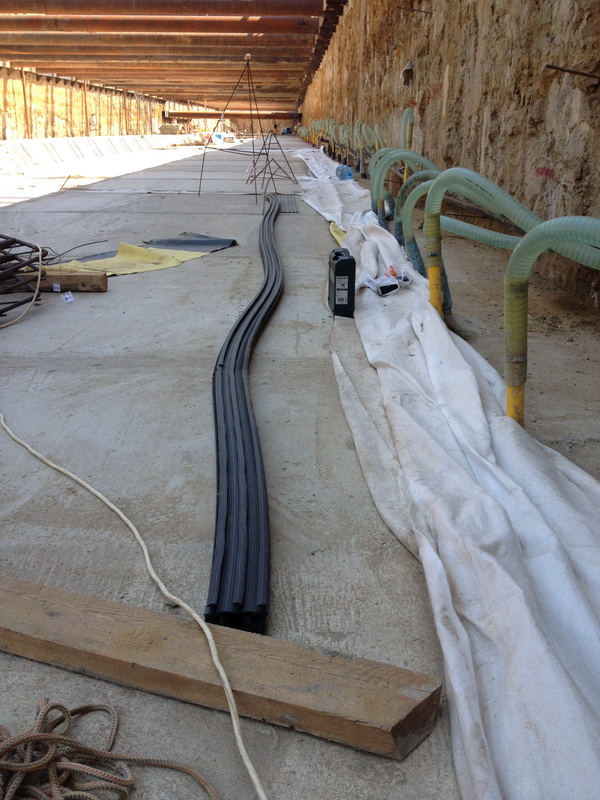

Трубы-дрены укладываются вдоль наружной поверхности фундаментной стены на уровне подошвы фундамента или ниже. Вода собирается через перфорацию, отводится к дренажному колодцу или насосной станции. Пристенный дренаж снижает давление воды на наружную поверхность стены, однако не устраняет необходимость защиты деформационных и рабочих швов: в периоды интенсивного снеготаяния или ливней пропускная способность дрен может быть временно превышена, и давление на шов возрастает.

В таких условиях гидрошпонка в деформационном шве должна быть рассчитана на максимально возможный напор — без скидки на «работающий дренаж». Для деформационных швов с высоким расчётным давлением применяются гидрошпонки АКВАСТОП ДЗ с шестью анкерами для омоноличивания ( по 3 шт. на каждую сторону – например гидрошпонка АКВАСТОП® ДЗ-160/50-6/35 (12.043-50 ПВХ-П I 70)  или гидрошпонка АКВАСТОП® ДО-320/30-6/30 (ПВХ-П) ( ТУ 5772-001-58093526-11)

Кольцевой дренаж

Охватывает здание по периметру, формируя замкнутый контур перехвата воды. Применяется на участках с высоким уровнем грунтовых вод и большим объёмом поверхностного стока. Кольцевой дренаж эффективно понижает уровень грунтовых вод (УГВ), однако требует регулярного обслуживания: заиливание или повреждение трубы восстанавливает исходное давление воды на фундамент.

Проектирование гидрошпонок для объектов с кольцевым дренажем выполняется с учётом сценария отказа дренажа — расчётный напор не должен снижаться до нуля только потому, что дренаж предусмотрен проектом.

Пластовый дренаж

Слой щебня или геокомпозитного дренажного материала укладывается под фундаментной плитой, обеспечивая отвод воды из подпочвенного горизонта. Пластовый дренаж снижает давление воды снизу на плиту, что критически важно при высоком уровне напорных грунтовых вод.

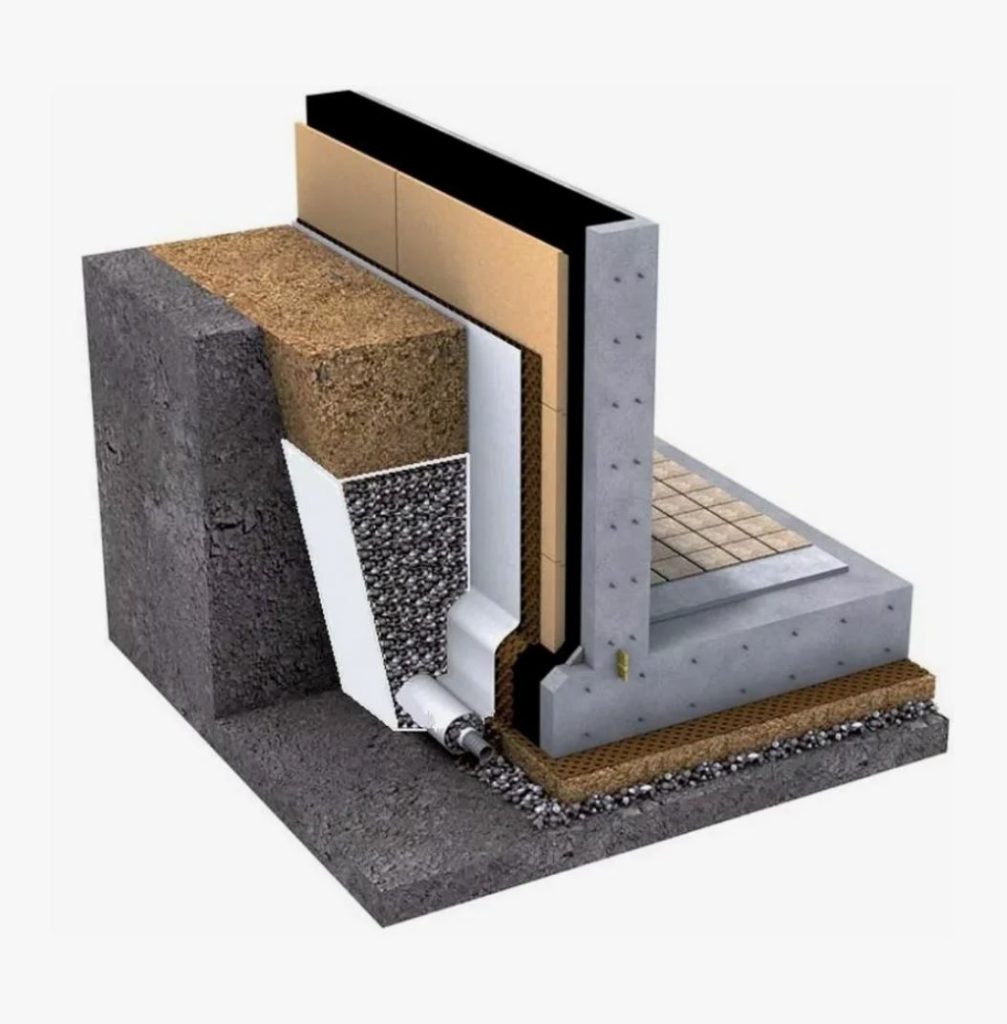

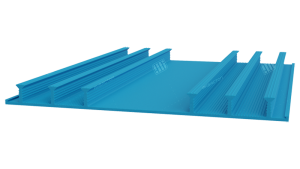

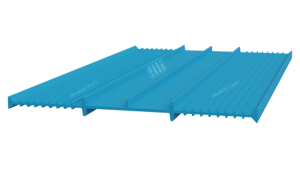

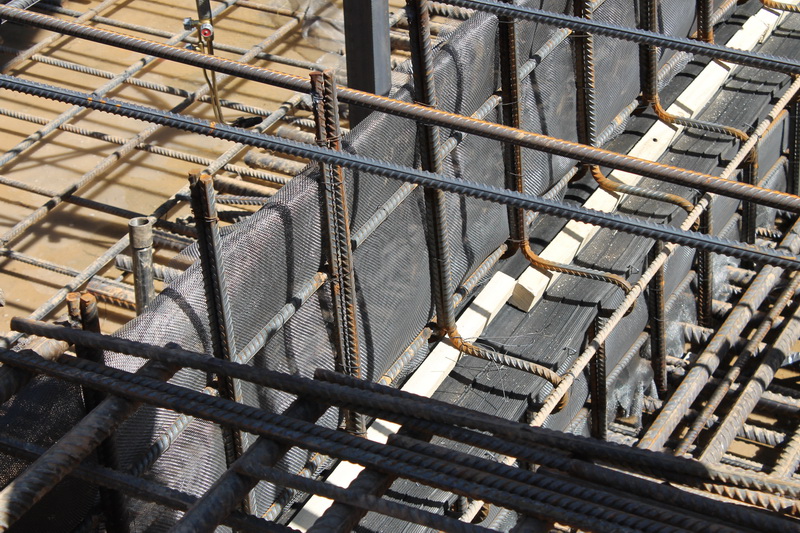

Взаимодействие с гидрошпонками АКВАСТОП в этом случае касается прежде всего горизонтальных швов плиты: в рабочий шов между плитой и стеной устанавливается гидрошпонка — как правило это гидрошпонка  АКВАСТОП тип ХО, ХВ или ХВН.

Пластовый дренаж при этом снижает давление под самой плитой, но не заменяет герметизацию ( гидроизоляцию) шва.

Конструктивное сопряжение гидрошпонок и дренажных элементов

Взаимодействие двух систем требует внимания к точкам их физического сближения.

Узел прохода дренажной трубы через бетонную конструкцию

Дренажная труба, проходящая через фундаментную стену или плиту, создаёт уязвимое место — контакт трубы и бетона формирует потенциальный путь фильтрации воды по периметру гильзы. Герметизация этого узла выполняется одним из следующих методов:

• применением специальных проходных элементов с интегрированным уплотнением- например уплотнитель кольцевых пространств ГИДРОКОРД;
• устройством инъекционных трубок вокруг гильзы для последующего ремонтного уплотнения.

Важно: этот узел должен быть предусмотрен проектом, а не решаться на месте усмотрением монтажника.

Примыкание дренажного лотка к деформационному шву

В подземных паркингах и технических этажах дренажные лотки часто располагаются вдоль деформационных швов пола. Примыкание лотка к шву — зона повышенного риска: вода, собираемая лотком, при переполнении или нарушении уклона попадает непосредственно на шов. Гидрошпонка в этом шве должна рассчитываться на прямой контакт с водой без снижения требований — даже при наличии лотка.

Расчётное гидростатическое давление: как дренаж влияет на выбор гидрошпонки

Тип и размер гидрошпонки АКВАСТОП  подбираются исходя из расчётного гидростатического давления, которое определяется:

• глубиной залегания конструкции;
• уровнем грунтовых вод (с учётом сезонных колебаний);
• наличием и надёжностью дренажной системы.

При наличии проектного дренажа расчётный уровень воды, как правило, принимается с понижающим коэффициентом относительно максимального УГВ. Однако снижение расчётного давления до нуля недопустимо даже при самом мощном дренаже — нормативные документы требуют учитывать сценарий его временного выхода из строя.

На практике это означает: гидрошпонка подбирается не под «дренаж работает», а под «дренаж отказал» — с соответствующим запасом по рабочему давлению и амплитуде деформаций. Для стандартных деформационных швов это, как правило, это гидрошпонка АКВАСТОП тип ДЗ, ДВ или ДО

Типичные ошибки при проектировании совместной системы

Анализ объектов с протечками показывает ряд повторяющихся инженерных ошибок:

Замена гидрошпонки дренажом. Логика «у нас хороший дренаж — шпонка не нужна» не работает. Дренаж снижает давление, но не герметизирует шов. При сезонном подъёме УГВ или кратковременном переполнении дрен вода найдёт незащищённый шов.

Игнорирование узла прохода коммуникаций. Дренажные трубы, проходящие через конструкцию без герметизирующих манжет, становятся прямым путём для фильтрации — особенно при вибрационных нагрузках.

Несогласованность отметок. Дрены уложены ниже подошвы фундамента, а гидрошпонка в рабочем шве — на уровне, где давление воды ещё значительно. Несоответствие отметок дренажной системы и расчётного уровня воды у шва приводит к затоплению или подтоплению конструкции.

Отсутствие обслуживания дренажа. Заиленные дрены не снижают давление — но проект был рассчитан с учётом их работы. Гидрошпонка, подобранная под «работающий дренаж», при его отказе испытывает нагрузку, превышающую расчётную.

Разрыв дренажной мембраны в зоне шпонки. Может привести к серьёзным нарушениям гидроизоляции и снижению надёжности конструкции.

Эксплуатация и обслуживание комплексной системы

Совместная система гидрошпонок АКВАСТОП и дренажа требует периодического контроля в процессе эксплуатации. Для дренажной части: ревизия и промывка дренажных труб раз в 3–5 лет, контроль уровня в смотровых колодцах в периоды высокого УГВ, проверка работоспособности насосов дренажных станций.

Для системы гидрошпонок: при визуальном обнаружении протечек в зоне шва — незамедлительное ремонтное.

Совместное обслуживание двух систем позволяет выявлять проблемы на стадии незначительной фильтрации — до того, как она развивается в полноценную протечку с ущербом для конструкции и внутренней отделки.

Особые условия: напорные грунтовые воды

Отдельного внимания заслуживают объекты, расположенные в зонах напорных (артезианских) грунтовых вод. В этих условиях давление воды на подошву фундаментной плиты может значительно превышать давление столба воды, соответствующего глубине залегания. Дренаж в напорных условиях существенно менее эффективен, чем при безнапорном УГВ.

Проектирование гидроизоляции на таких объектах выполняется с применением гидрошпонок повышенной несущей способности — в частности, гидрошпонка АКВАСТОП ДО, ДВ, ХО, ХВ, ДЗ — расчётом на полное гидростатическое давление и обязательной разработкой резервных мероприятий: инъекционных систем, способных восстановить герметичность шва без вскрытия конструкции.

Заключение

Гидрошпонки и дренажные системы — взаимозависимые, а не взаимозаменяемые элементы защиты подземных конструкций. Их совместное проектирование, правильное конструктивное сопряжение и согласованное техническое обслуживание обеспечивают надёжную и долговечную гидроизоляцию даже в сложных гидрогеологических условиях.

Для проектирования и реализации комплексных систем гидроизоляции с применением гидрошпонок АКВАСТОП рекомендуем обращаться к специалистам ТД «Гидромикс»  («Гидромикс Инжиниринг»).

Собственный проектный отдел компании разрабатывает схемы гидроизоляции с учётом дренажных решений, гидрогеологических условий и технологии бетонирования — обеспечивая комплексный подход к защите объекта от воздействия воды.
