Гидрошпонки для холодных швов бетонирования — специализированные элементы гидроизоляции, предназначенные для герметизации технологических стыков при заливке бетона. В статье разбираем типы гидрошпонок для холодных швов, их особенности и правила выбора под конкретные задачи проекта. Производство — российское, от компании ООО «АКВАБАРЬЕР».

Что такое холодные швы бетонирования и зачем им нужна гидрошпонка

В контексте выбора, типы гидрошпонок для холодных швов прежде всего необходимо разобраться, что представляет собой сам холодный шов. Холодный шов бетонирования (или рабочий шов) — это стык между участками бетона, залитыми в разное время. Такие швы образуются при технологических перерывах в работе: завершении рабочей смены, поэтапной заливке фундаментов, стен или перекрытий.

В отличие от деформационных швов, холодные швы не предназначены для компенсации подвижек конструкции. Однако они создают зоны потенциального проникновения воды, потому что бетон в этих местах не имеет монолитной связи.

Гидрошпонки для холодных швов устанавливаются именно для предотвращения протечек через технологические стыки. Они обеспечивают герметичность конструкции даже при высоком давлении грунтовых вод.

Основные категории гидрошпонок для холодных швов

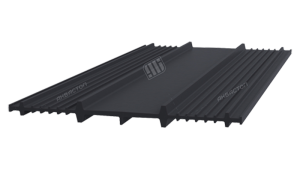

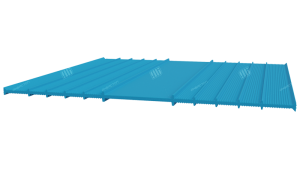

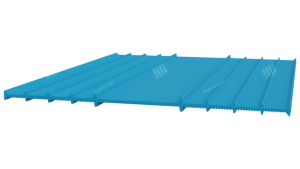

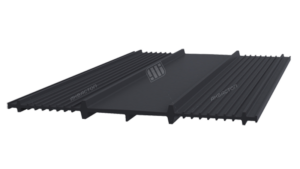

1. Гидрошпонка ХВ — холодная внутренняя

Назначение: базовая гидрошпонка для герметизации прямолинейных рабочих швов без подвижек.

Устанавливается в теле бетонной конструкции при послойной заливке. Одна часть профиля заделывается в первый слой бетона, вторая — в следующий. В результате создаётся водонепроницаемый барьер.

Особенности:

• простая конструкция с анкерными рёбрами для надёжной фиксации в бетоне;
• применяется в фундаментах, стенах подвалов, резервуарах;
• подходит для конструкций без значительных деформаций.

Когда использовать: для стандартных холодных швов в монолитных конструкциях при давлении воды до 3-4 атм.

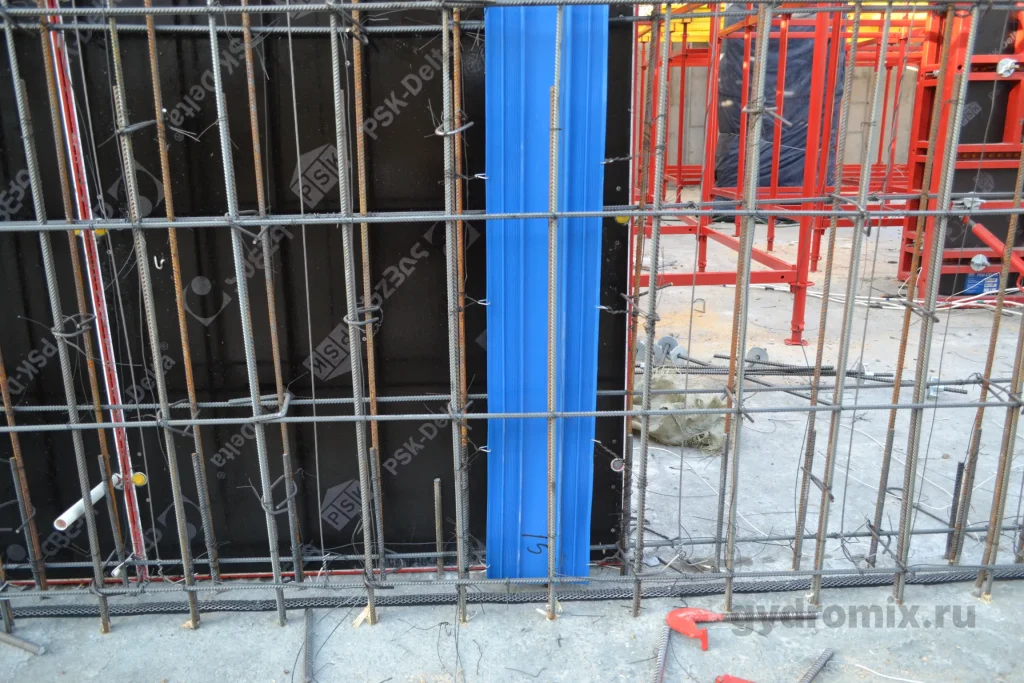

^{Установка гидрошпонки ХВ в рабочем шве бетонной конструкции}

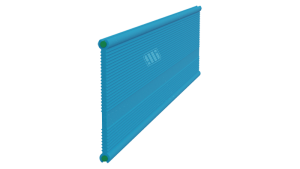

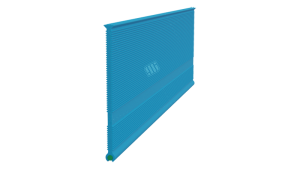

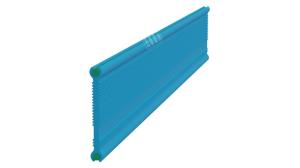

2. Гидрошпонка ХВН — холодная внутренняя с набухающим профиле

Назначение: универсальная внутренняя шпонка с дополнительной защитой за счёт набухающего элемента.

Конструкция объединяет классический ПВХ/ТЭП-профиль с анкерными рёбрами и встроенный набухающий шнур. При контакте с водой набухающий элемент расширяется, заполняя микропустоты и создавая дополнительный барьер.

Особенности:

• двойная система защиты: механическая (профиль) + химическая (набухание);
• компенсирует неровности и мелкие дефекты укладки бетона;
• повышенная надёжность в условиях переменного уровня грунтовых вод.

Когда использовать: для объектов с высокими требованиями к герметичности – подземные паркинги, тоннели, очистные сооружения, бассейны.

Допускает работу при повышенном гидростатическом давлении: рекомендуется для нагрузок 3-6 атм, а при давлениях выше 6 атм применяется в сочетании с инъекционными системами или дополнительными набухающими профилями для формирования многоуровневой защиты.

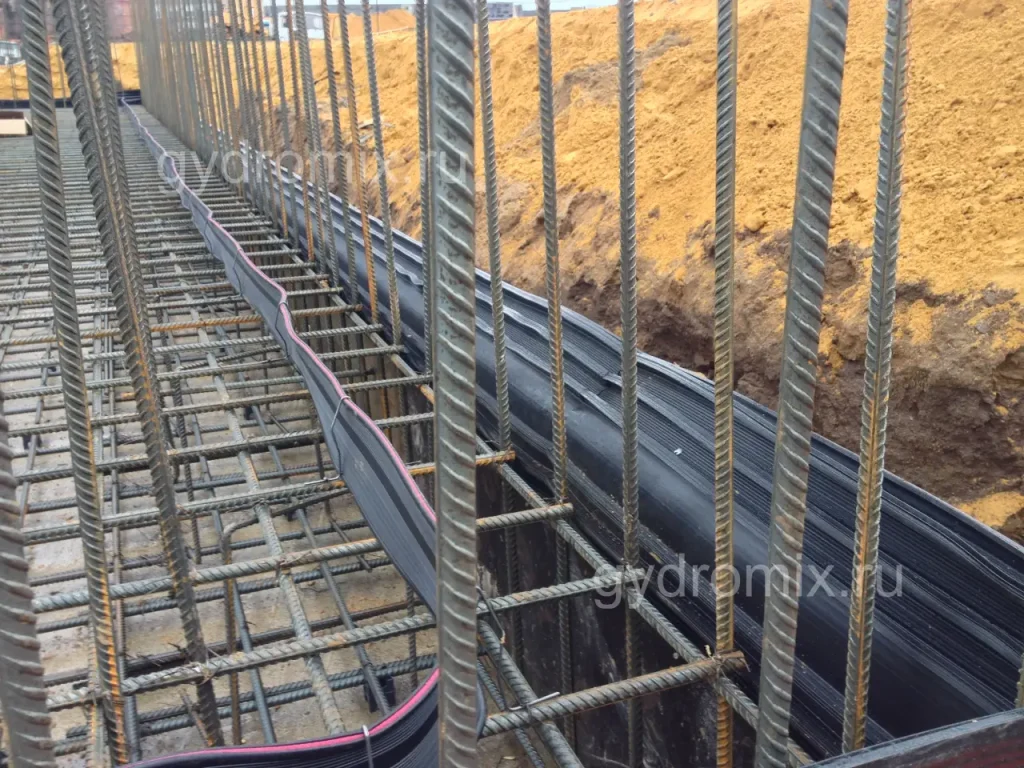

^{Монтаж гидрошпонки ХВН с набухающим профилем в технологическом шве}

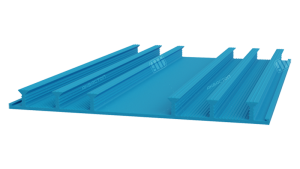

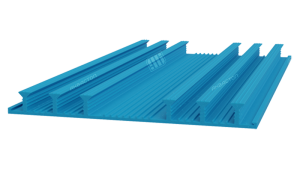

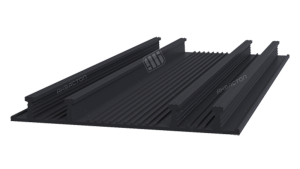

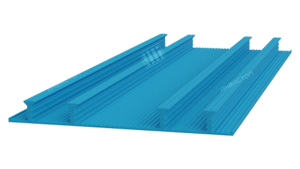

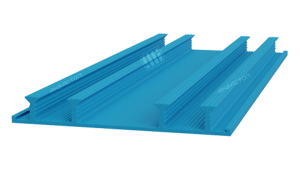

3. Гидрошпонка ХО — холодная опалубочная

Назначение: облегчённая гидрошпонка для установки по поверхности бетона в тонких конструкциях.

Монтируется по внешнему контуру холодного шва, когда внутренняя установка затруднена или конструкция имеет малую толщину (например, стены толщиной 150-200 мм).

Особенности:

• компактный профиль для тонкостенных конструкций;
• упрощённый монтаж на опалубку;
• защищает шов со стороны возможного проникновения воды.

Когда использовать: для тонких стен подвалов, перегородок, небольших резервуаров с умеренным давлением воды (до 2-3 атм).

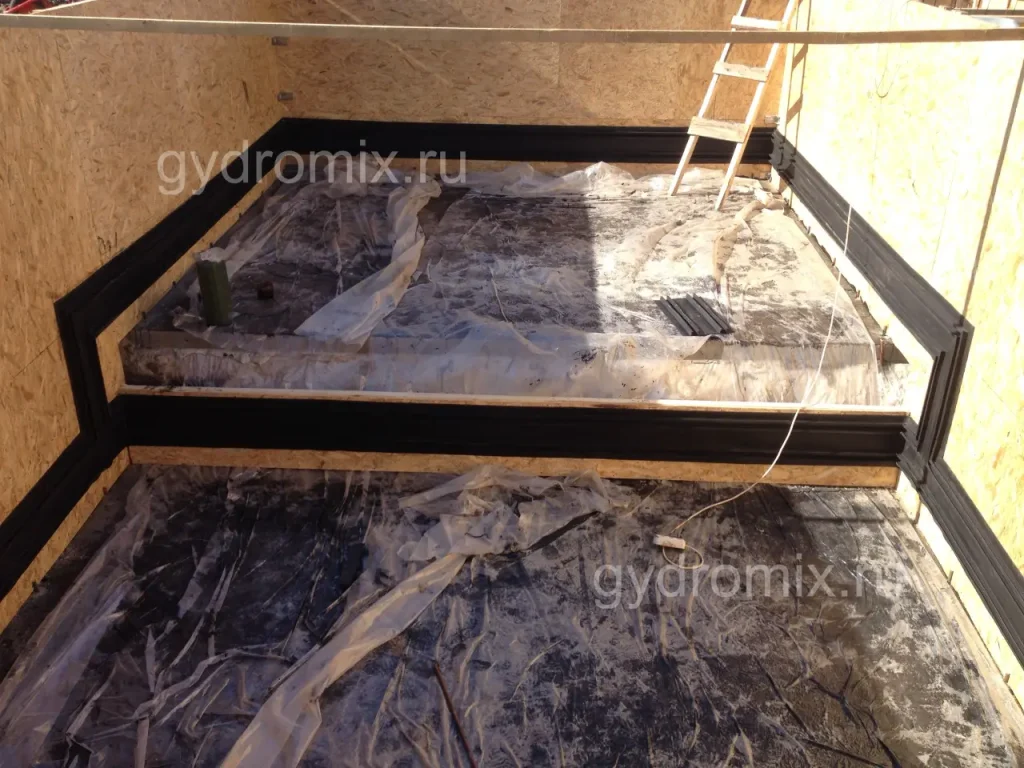

^{Установка облегчённой опалубочной гидрошпонки ХО}

4. Мембранная гидрошпонка ХОМ — холодная опалубочная для мембранных систем

Назначение: специализированная гидрошпонка для интеграции с гидроизоляционными ПВХ или ТЭП-мембранами в системах активной гидроизоляции.

Устанавливается в рабочих швах бетонирования, где требуется совместимость с мембранной гидроизоляцией. Профиль выполнен из того же материала, что и мембрана, поэтому может свариваться с ней горячим воздухом, образуя единую герметичную систему.

Особенности:

• совместимость с ПВХ/ТЭП-мембранами;
• сварное соединение обеспечивает монолитность системы;
• применяется в комплексных решениях гидроизоляции.

Когда использовать: для объектов с мембранной активной гидроизоляцией – тоннели, подземные сооружения, фундаменты с высоким уровнем грунтовых вод.

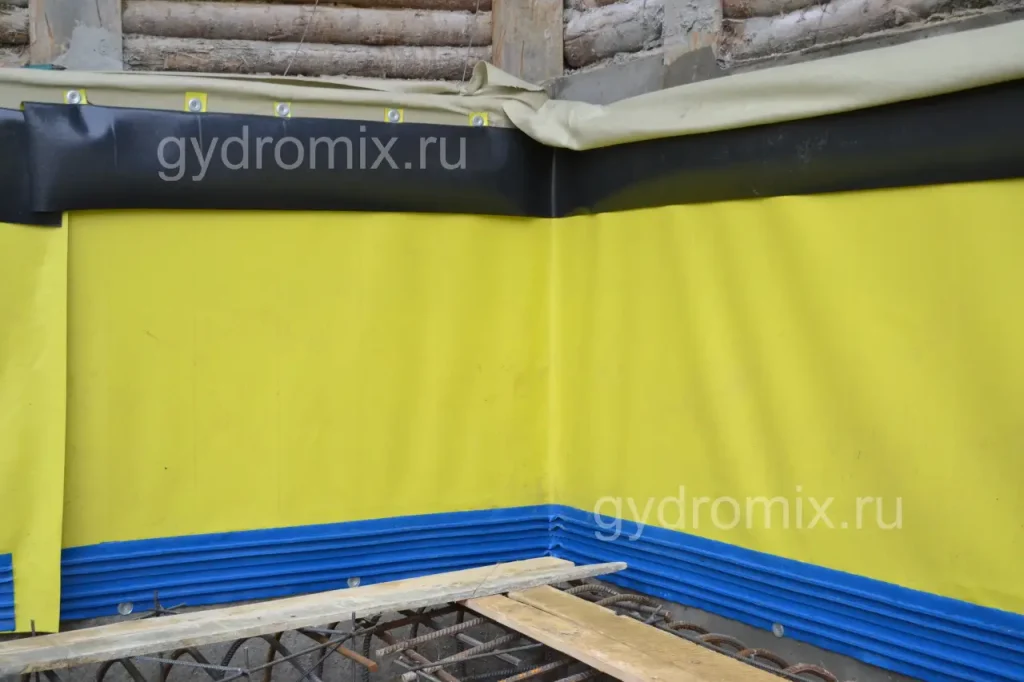

^{Мембранная гидрошпонка ХОМ}

Как выбрать гидрошпонку для холодного шва

При выборе типа гидрошпонки важно учитывать:

1. Тип конструкции:
   • фундаменты, стены подвалов – ХВ, ХВН;
   • тонкие стены, перегородки – ХО;
   • конструкции с мембранной гидроизоляцией – ХОМ.
2. Давление воды:
   • до 3 атм – ХВ, ХО;
   • 3-6 атм – ХВН;
   • свыше 6 атм – ХВН в сочетании с инъекционными системами.
3. Условия эксплуатации:
   • стандартные объекты – ХВ, ХО;
   • объекты с высокими требованиями к надёжности – ХВН;
4. Технология строительства:
   • послойная заливка с доступом внутрь – ХВ, ХВН;
   • установка на опалубку – ХО;
   • системы с мембранами – ХОМ.

Рекомендация:  Как мы уже рассмотрели, есть разные типы гидрошпонок для холодных швов, подбор конкретного следует согласовывать с проектными данными и инженерами по гидроизоляции, для этого рекомендуем обратиться в нашу компанию ТД Гидромикс.

Комплексное применение гидрошпонок

Для максимальной надёжности на ответственных объектах применяется комбинированная система герметизации:

• ХВН внутри конструкции для базовой защиты;
• ХО по внешнему контуру;
• набухающие профили АКВАСТОП (ПНР, ПНБ) в труднодоступных местах – стыки «пол-стена», вводы коммуникаций.

Такой подход создаёт многоуровневую систему защиты и гарантирует герметичность даже в экстремальных условиях.

Материалы и особенности производства

Гидрошпонки для холодных швов компании «Аквабарьер» изготавливаются из долговечных эластомеров:

• ПВХ (ПВХ-П) – устойчив к химическим воздействиям, срок службы более 50 лет;
• ТЭП (термозластопласт) – сохраняет эластичность при отрицательных температурах;
• ЭПДМ-резина – высокая стойкость к деформациям и агрессивным средам.

Российское производство обеспечивает:

• точное соблюдение геометрии профиля;
• стабильные поставки под график строительства;
• возможность производства нестандартных размеров.

Преимущества решений Группы компаний «Гидромикс»

• Широкий выбор типов гидрошпонок под любые холодные швы;
• Надёжная герметизация при давлении воды до 6 атм;
• Долговечность – срок службы более 50 лет;
• Совместимость с любыми бетонными смесями и мембранными материалами;
• Шеф монтаж и строгий контроль качества.

В итоге, строители и заказчики получают отсутствие протечек, минимизацию затрат на ремонт и уверенность в долговечности объекта.

Заключение

Гидрошпонки для холодных швов бетонирования – это не просто технологический элемент, а ключевая составляющая системы гидроизоляции, отвечающая за герметичность технологических стыков.

Правильный выбор типа шпонки (ХВ, ХВН, ХО или ХОМ) под конкретные условия проекта гарантирует надёжную защиту от протечек и долговечность конструкции.

Выбирая решения АКВАСТОП от Группы компаний «Гидромикс», вы получаете проверенную технологию, качественные материалы и предсказуемый результат.

Типы гидрошпонок для холодных швов — основа надёжной гидроизоляции технологических стыков в бетонных конструкциях.
