Инженерное решение для герметизации швов и примыканий бетонных конструкций.

При эксплуатации бетонных и железобетонных сооружений водопроницаемость чаще всего проявляется не через тело бетона, а в зонах технологических швов, конструктивных стыков и узлов сопряжения элементов. Именно для надёжной герметизации этих зон и применяются набухающие профили АКВАСТОП. Эти участки изначально имеют пониженную плотность и подвержены фильтрации воды под действием гидростатического давления.

Поэтому современная практика проектирования предусматривает обязательную герметизацию таких зон уже на этапе устройства монолита. Одним из наиболее рациональных способов решения этой задачи является применение набухающих гидроизоляционных профилей, относящихся к пассивным системам защиты от воды.

Компания ТД «Гидромикс» поставляет профессиональные набухающие профили АКВАСТОП, которые применяются в гражданском, промышленном и инфраструктурном строительстве как эффективная и экономически обоснованная гидроизоляция швов.

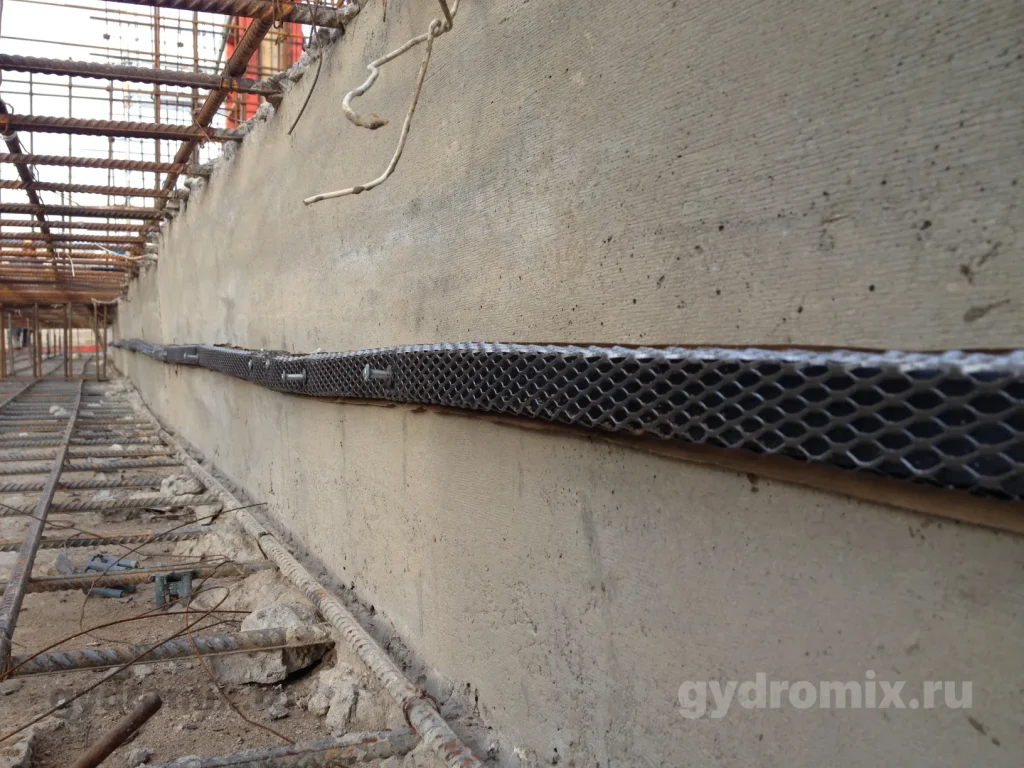

Набухающие профили: назначение и принцип действия

Набухающий профиль представляет собой гидроизоляционный элемент линейного типа, устанавливаемый в тело бетонной конструкции в зоне потенциального водопритока до выполнения бетонирования либо между этапами заливки.

Функционирование профиля основано на следующих процессах:

• проникновение воды в зону шва;
• активация материала профиля;
• объёмное расширение в условиях замкнутого бетонного пространства;
• заполнение микропустот, капилляров и неровностей;
• формирование непрерывного водонепроницаемого барьера.

Особенностью данной технологии является автономность работы — после установки профиль не требует обслуживания, регулировки или повторных операций в течение всего срока эксплуатации сооружения.

Где применяются набухающие профили

Набухающие профили используются для герметизации:

• рабочих и холодных швов бетонирования;
• примыканий «стена–пол», «стена–стена», «стена–перекрытие»;
• стыков сборных железобетонных элементов;
• проходок инженерных коммуникаций;
• стаканов под колонны;
• локальных дефектов и конструктивных узлов.

Типовые объекты применения:

• фундаменты и подземные части зданий;
• подвалы и подземные паркинги;
• резервуары, насосные станции, очистные сооружения;
• тоннели и инженерные коридоры;
• промышленные и гражданские объекты.

Классификация набухающих профилей АКВАСТОП

В линейке АКВАСТОП применяются два принципиально разных типа набухающих профилей:

1. Профили на основе гидрофильной резины (ПНР)
2. Бентонитовые набухающие профили (ПНБ)

Каждый тип имеет собственный механизм работы и оптимальную область применения.

Профили из гидрофильной резины (ПНР)

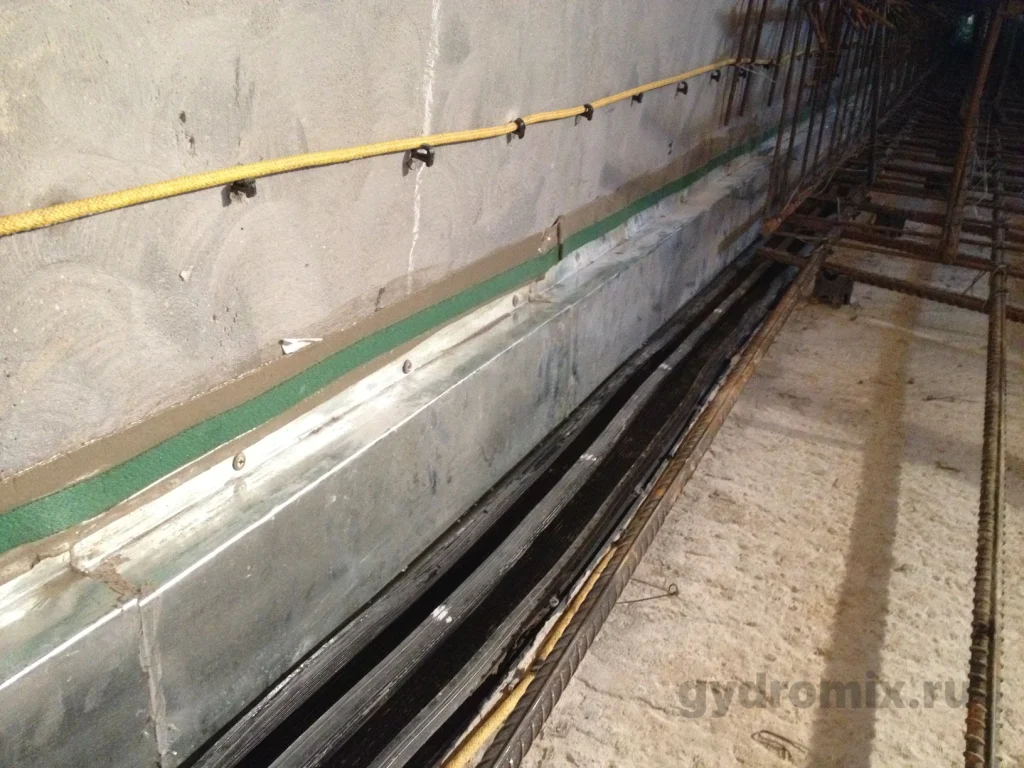

ПНР 20×4 АКВАСТОП

Профиль ПНР 20×4 АКВАСТОП изготовлен из гидрофильной резины и предназначен для герметизации швов бетонных конструкций, в том числе подверженных незначительным деформациям и вибрациям.

Механизм работы

При контакте с влагой материал профиля впитывает воду и контролируемо увеличивается в объёме, обеспечивая плотное прилегание к поверхностям шва. Эластичность резины позволяет сохранять герметичность при температурных и усадочных деформациях.

Защитное покрытие

Поверхность профиля покрыта специальным лаком, который:

• предотвращает активацию профиля при хранении и монтаже;
• разрушается в щелочной среде бетона или при длительном контакте с водой;
• обеспечивает включение профиля в работу только после набора прочности бетоном.

Область применения ПНР 20×4

• фундаменты и подвальные конструкции;
• стены и плиты перекрытий;
• резервуары и технические ёмкости;
• стыки панелей, колонн, ригелей;
• примыкания конструктивных элементов.

Технические параметры ПНР

• материал: гидрофильная резина
• твёрдость по Шору A: 55
• прочность на разрыв: 6 МПа
• относительное удлинение: до 300 %
• объёмное набухание:
  • Стандарт — до 500 %
  • Эконом — до 300 %
• стойкость к гидростатическому давлению:
  • Стандарт — до 14 атм
  • Эконом — до 10 атм
• температурный диапазон монтажа: от –40 до +50 °C

Монтаж ПНР

• укладка по центру бетонного сечения;
• минимальное расстояние до края бетона — 50 мм;
• обязательная очистка основания;
• фиксация клеевыми составами или мастиками;
• при низких температурах — дополнительная фиксация металлической сеткой;
• соединение элементов — строго встык.

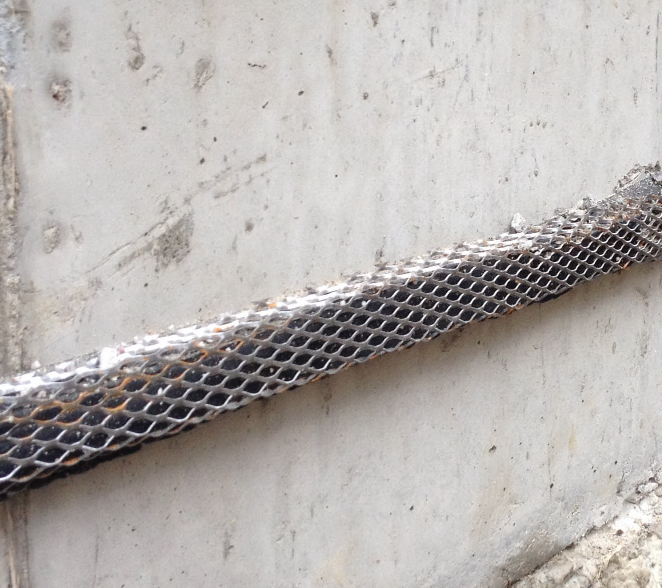

Бентонитовые профили (ПНБ)

ПНБ АКВАСТОП — пассивная защита от фильтрации воды

Бентонитовые профили ПНБ АКВАСТОП используют способность натриевого бентонита к многократному увеличению объёма при контакте с водой (до 14 раз).

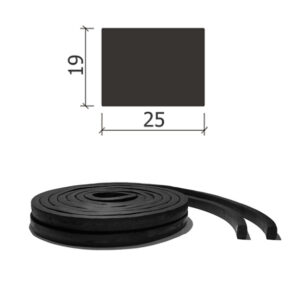

ПНБ 25×19

• материал: бутилкаучук и натриевый бентонит
• сечение: прямоугольное
• размеры: 25×19 мм
• плотность: 1,35 г/см³
• температура монтажа: от –15 до +50 °C
• минимальное расстояние до края бетона: 75 мм

Принцип действия

После увлажнения бентонит образует плотную гелеобразную структуру, расширение которой ограничено бетонными поверхностями. Это создаёт устойчивый водонепроницаемый экран внутри конструкции.

Преимущества ПНБ

• монтаж без спецоборудования (можно укладывать вручную);
• высокая эффективность при малых затратах (экономично и результативно);
• устойчивость к замораживанию до –30 °C (не боится морозов);
• химическая и экологическая безопасность (абсолютно безвреден);
• выраженный кольматирующий эффект (надёжно заполняет и уплотняет пустоты).

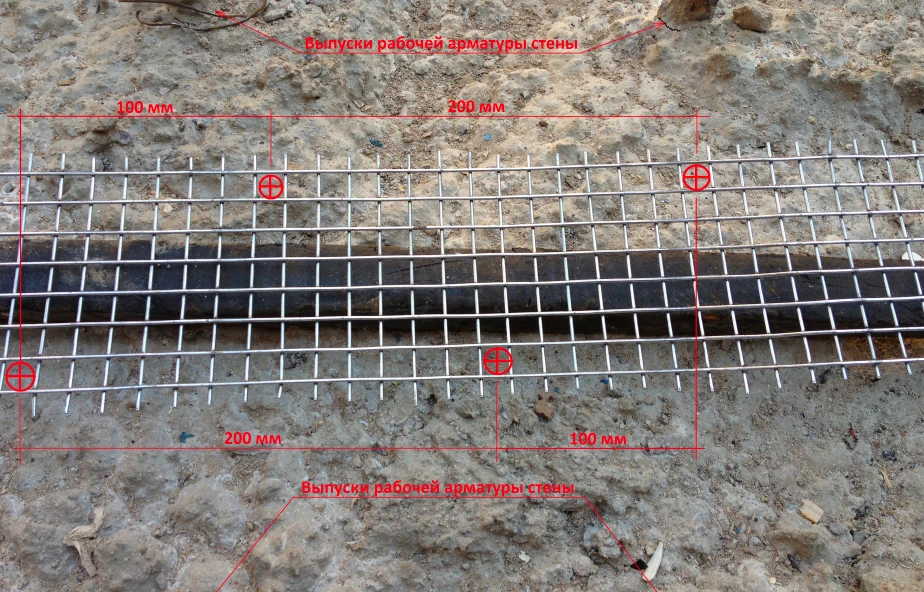

Особенности монтажа ПНБ

• установка непосредственно перед бетонированием;
• удаление антиадгезионной бумаги;
• фиксация металлической сеткой с шагом 150–200 мм;
• исключение контакта с атмосферной влагой до заливки бетона.

Почему набухающие профили — экономически оправданное решение

Применение набухающих профилей АКВАСТОП позволяет:

• отказаться от инъекционной гидроизоляции;
• снизить стоимость строительных работ;
• обеспечить герметичность на весь срок службы конструкции;
• защитить арматуру от коррозии;
• минимизировать эксплуатационные риски.

Заключение

Набухающие профили АКВАСТОП, поставляемые ТД «Гидромикс», представляют собой инженерно выверенное решение для гидроизоляции бетонных швов и узлов сопряжения.

• Профили ПНР эффективны при наличии допустимых подвижек;
• Профили ПНБ оптимальны для пассивной герметизации технологических швов.

Грамотный выбор типа профиля и соблюдение технологии монтажа обеспечивают долговременную защиту конструкций от воды без дополнительных затрат.
