Ремонтные гидрошпонки — специализированные решения для восстановления герметичности существующих бетонных конструкций. Они позволяют устранить протечки в швах без разрушения бетона и остановки эксплуатации объекта. В статье разбираем типы ремонтных гидрошпонок, их особенности и области применения. Производство — российское, от компании ООО «АКВАБАРЬЕР».

Что такое ремонтные гидрошпонки и когда они необходимы

Ремонтные гидрошпонки — это элементы гидроизоляции, предназначенные для восстановления герметичности швов в уже построенных сооружениях, где первоначальная гидроизоляция оказалась повреждена или отсутствовала.

Типичные ситуации, требующие применения ремонтных гидрошпонок:

• протечки в деформационных швах старых зданий и сооружений;
• отсутствие гидроизоляции в швах при первоначальном строительстве;
• повреждение существующих гидрошпонок из-за чрезмерных деформаций или износа;
• модернизация объектов с повышением требований к герметичности;
• аварийные ситуации с активными протечками в подземных сооружениях.

В отличие от гидрошпонок для нового строительства, которые закладываются в процессе бетонирования, ремонтные решения устанавливаются на готовые конструкции. Таким образом, они обеспечивают герметизацию без масштабных демонтажных работ.

Основные категории ремонтных гидрошпонок

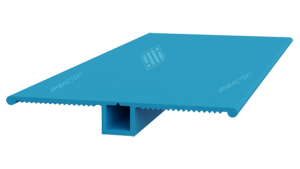

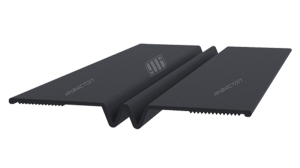

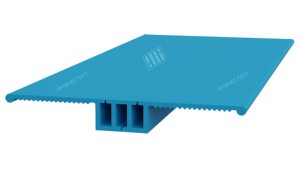

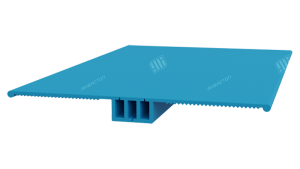

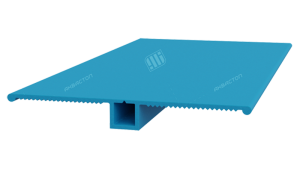

1. Гидрошпонка ДР — деформационная ремонтная

Назначение: универсальное решение для восстановления герметичности деформационных швов в эксплуатируемых конструкциях.

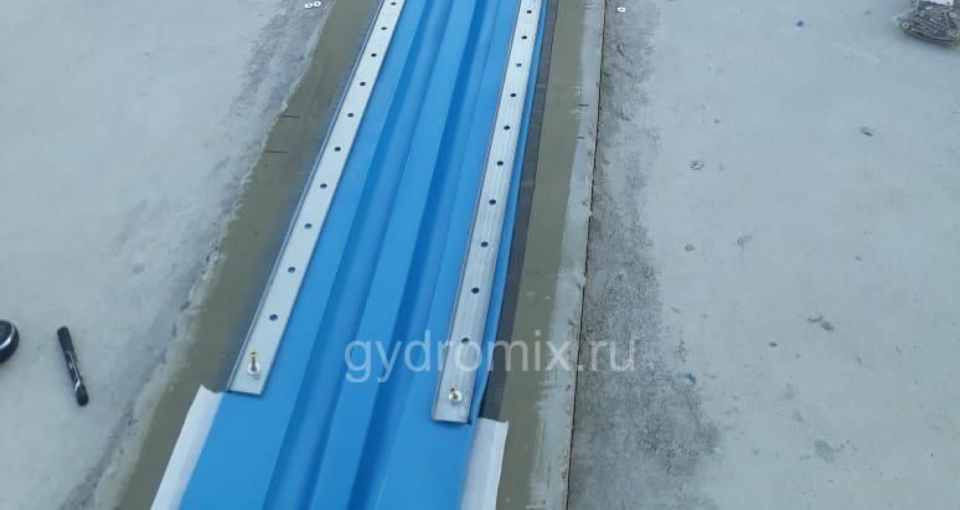

Устанавливается на поверхность существующего шва после его подготовки. Профиль крепится механически или с использованием адгезионных составов, создавая новый водонепроницаемый барьер.

Особенности:

• адаптируется к существующей геометрии шва;
• возможность установки без остановки эксплуатации объекта;
• совместима с различными типами бетонных поверхностей;
• компенсирует остаточные деформации конструкции.

Области применения:

• ремонт деформационных швов в подземных паркингах;
• устранение протечек в резервуарах и очистных сооружениях;
• реконструкция старых промышленных объектов;
• восстановление гидроизоляции тоннелей и коллекторов.

Когда использовать: для плановой реконструкции объектов с выявленными протечками в деформационных швах, когда невозможна полная замена конструкции.

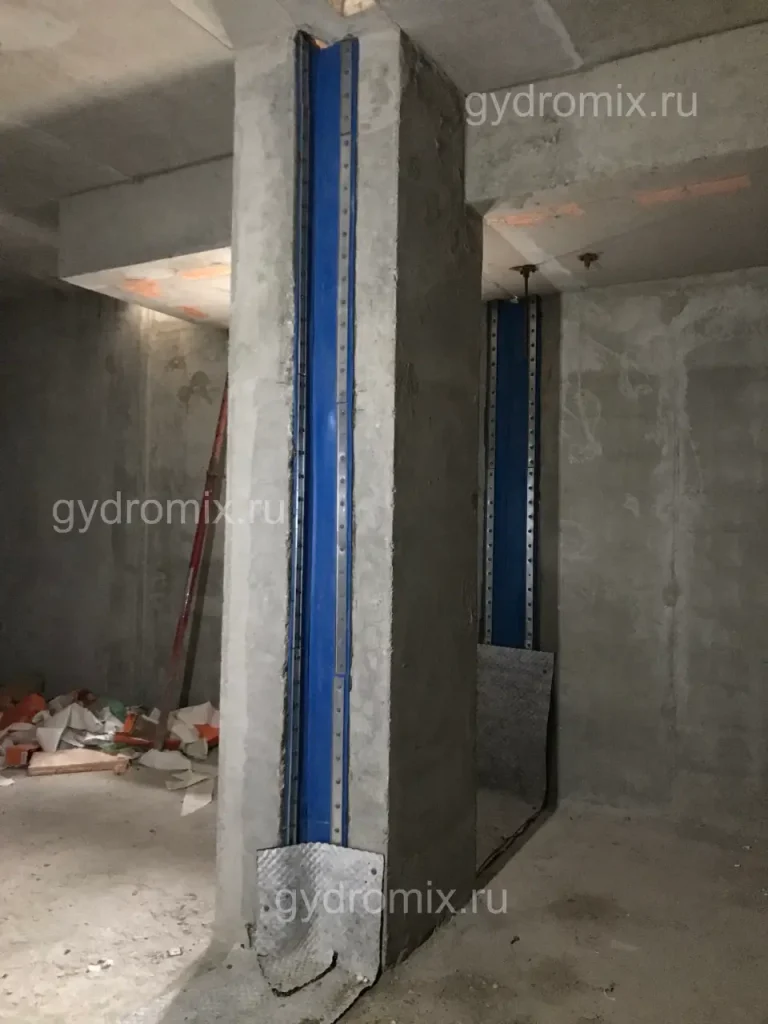

^{Установка деформационной ремонтной гидрошпонки ДР.}

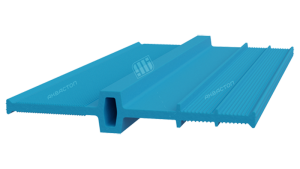

2. Гидрошпонка ДВС — деформационная внутренняя специальная

Назначение: усиленная ремонтная гидрошпонка для внутренней установки в швах с повышенными деформациями и давлением воды.

Разработана специально для сложных условий эксплуатации, где стандартные ремонтные решения недостаточно эффективны. Профиль имеет увеличенное компенсирующее ядро и усиленные анкерные зоны.

Особенности:

• повышенная эластичность для компенсации значительных подвижек (до 50–80 мм);
• усиленная конструкция для работы при давлении воды до 6 атм;
• специальная геометрия профиля для надёжной фиксации в существующей штрабе;
• возможность комбинирования с инъекционными системами.

Области применения:

• ремонт швов в гидротехнических сооружениях (плотины, шлюзы);
• восстановление герметичности глубоких тоннелей метрополитена;
• реконструкция резервуаров питьевой воды и очистных станций;
• устранение протечек в сейсмоопасных районах.

Когда использовать: для критичных объектов, где недопустимы повторные протечки, и конструкция испытывает значительные динамические нагрузки или температурные деформации.

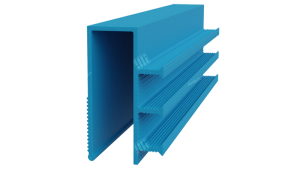

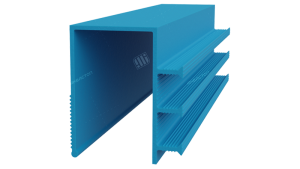

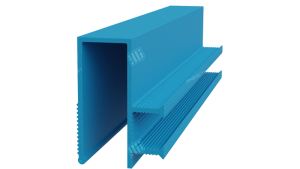

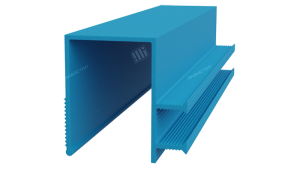

3. Гидрошпонка ДЗС — деформационная закладная специальная

Назначение: специализированное решение для ремонта закладных швов в сложных конструкциях, где требуется восстановление многоуровневой защиты.

Применяется в случаях, когда необходимо воссоздать конфигурацию закладной гидрошпонки (типа ДЗ) в уже построенном сооружении. Устанавливается методом создания штрабы с последующей заделкой специальными ремонтными составами.

Особенности:

• профиль с центральной полостью для дополнительной компенсации;
• возможность интеграции с существующими элементами гидроизоляции;
• повышенная адгезия к старому бетону за счёт специальной обработки;
• совместимость с ремонтными смесями на полимерной основе.

Области применения:

• ремонт швов в подземных хранилищах опасных веществ;
• восстановление гидроизоляции в атомных электростанциях (неактивная зона);
• реконструкция сложных гидротехнических комплексов;
• устранение протечек в многоуровневых подземных сооружениях.

Когда использовать: для объектов особой ответственности, где требуется максимальная надёжность ремонта и долгосрочная гарантия герметичности.

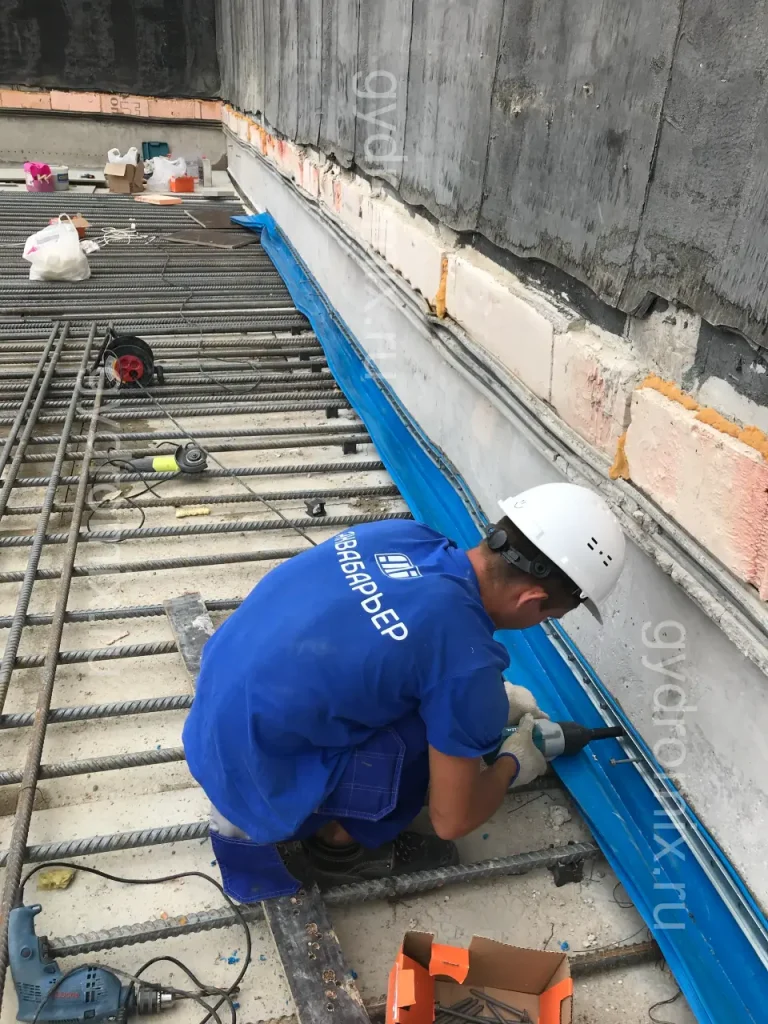

^{Установка деформационной закладной специальной гидрошпонки ДЗС}

Технология ремонта с использованием гидрошпонок

Этап 1: Диагностика и подготовка

Обследование шва:

• выявление зон активных протечек;
• определение ширины раскрытия шва;
• оценка состояния бетона и арматуры;
• измерение давления грунтовых вод.

Подготовка поверхности:

• удаление старых герметиков и разрушенного бетона;
• создание штрабы (если требуется);
• очистка от загрязнений, масел, высолов;
• обеспыливание и грунтование поверхности.

Этап 2: Установка ремонтной гидрошпонки

Для гидрошпонок типа ДР, ДВС, ДЗС:

1. Фиксация профиля механическим способом (дюбели, анкеры) или на клеевой состав.
2. Позиционирование с учётом компенсирующего ядра по центру шва.
3. Проверка герметичности мест примыкания к бетону.
4. Заполнение штрабы специальным ремонтным составом (полимерцементные смеси, эпоксидные композиции).
5. Затирка и финишная обработка поверхности.

Этап 3: Контроль качества и приёмка работ

• визуальный осмотр отремонтированного шва;
• проверка отсутствия протечек (мониторинг 24–72 часа);
• испытания давлением (при необходимости);
• оформление актов выполненных работ.

Преимущества ремонтных гидрошпонок АКВАСТОП

Экономическая эффективность:

• устранение протечек без разрушения конструкции экономит до 70% средств по сравнению с полной заменой;
• минимальные сроки проведения работ снижают косвенные потери от простоя объекта.

Технологичность:

• возможность работы в стеснённых условиях;
• установка при наличии остаточной влажности;
• совместимость с различными ремонтными составами.

Долговечность:

• срок службы ремонтных гидрошпонок — более 30 лет;
• сохранение эластичности и герметичности при деформациях;
• устойчивость к агрессивным средам и микроорганизмам.

Надёжность:

• проверенные решения на тысячах объектов;
• собственное производство и контроль качества;
• техническая поддержка специалистов ТД «Гидромикс».

Как выбрать ремонтную гидрошпонку

При выборе решения для ремонта учитывайте:

1. Характер протечки:

• разрушение или износ шва — ремонтные гидрошпонки (ДР, ДВС, ДЗС).

2. Тип шва:

• деформационный с протечками — ДР, ДВС, ДЗС.

3. Ширина деформационного шва:

• ДР — от 20 мм. — до 150 мм.;
• ДВС — от 20 мм. — до 50 мм.;
• ДЗС — от 50 мм. — до 150 мм.;

4. Условия эксплуатации:

• давление воды до 3 атм — ДР;
• давление 3–6 атм — ДВС, ДЗС;
• активные деформации — ДВС с увеличенным компенсирующим ядром.

5. Сроки выполнения работ:

• плановая реконструкция (1–2 недели) — ДР, ДВС, ДЗС.

6. Бюджет проекта:

• оптимальное соотношение — ДР для стандартных швов;
• капитальное решение — ДВС, ДЗС с долгосрочной гарантией.

Рекомендация: перед началом ремонта обязательно проведите техническое обследование объекта и согласуйте решение с инженерами по гидроизоляции.

Кейсы применения ремонтных гидрошпонок

Кейс 1: Подземный паркинг в центре Москвы

Проблема: протечки в деформационных швах между секциями паркинга, появление высолов и коррозии арматуры.

Решение: установлены гидрошпонки ДР в сочетании с герметизацией прилегающих зон. Работы проведены без остановки эксплуатации объекта.

Результат: полное устранение протечек, срок выполнения работ — 10 дней, экономия по сравнению с капитальным ремонтом — 65%.

Кейс 2: Резервуар чистой воды на очистных сооружениях

Проблема: протечка в деформационном шве резервуара объёмом 5000 м³, давление воды — 4,5 атм.

Решение: установлена специальная гидрошпонка ДВС с усиленным компенсирующим ядром, обеспечивающая герметичность при высоком давлении.

Результат: протечка полностью устранена, герметичность восстановлена на проектный срок, резервуар введён в эксплуатацию через 14 дней.

Кейс 3: Исторический подвал здания XIX века

Проблема: протечки в деформационных швах между секциями подвала исторического здания.

Решение: установлены ремонтные гидрошпонки ДР с минимальным вмешательством в историческую кладку, дополнительная обработка проникающими составами.

Результат: устранены протечки, сохранена историческая кладка без масштабного вмешательства, стоимость работ — в 4 раза ниже альтернативных методов.

Заключение

Ремонтные гидрошпонки АКВАСТОП — это не временное решение, а полноценная система восстановления гидроизоляции, обеспечивающая долгосрочную герметичность конструкций.

Правильный выбор типа ремонтной гидрошпонки (ДР, ДВС, ДЗС), инъекционных систем или набухающих профилей позволяет устранить протечки быстро, экономично и без разрушения существующих конструкций.

Выбирая решения от Группы компаний «Гидромикс», вы получаете:

• проверенные технологии ремонта;
• качественные материалы российского производства;
• техническую поддержку на всех этапах;
• долгосрочные гарантии на выполненные работы.

Ремонтные гидрошпонки — эффективное решение для восстановления герметичности без разрушения конструкций и длительных простоев объектов.
