Инженерный подход к защите бетонных конструкций от фильтрации воды

Надёжность гидроизоляции бетонных и железобетонных сооружений напрямую зависит не только от выбора материала, но и от грамотного проектирования схемы его размещения, поскольку проектирование гидроизоляции является системным этапом обеспечения герметичности конструкции. На практике значительная часть протечек связана не с дефектами гидрошпонок, а с ошибками на стадии разметки, стыковки и формирования замкнутого герметичного контура.

Гидрошпонка — это элемент, который работает исключительно в системе. Нарушение непрерывности контура, неправильное расположение в сечении конструкции или некорректные узлы сопряжения полностью нивелируют её эффективность.

Компания ТД «Гидромикс», специализирующаяся на комплексных решениях для гидроизоляции, в своей практике уделяет особое внимание именно стадии проектирования, поскольку корректная схема размещения гидрошпонок является основой долговечной защиты конструкций от воды.

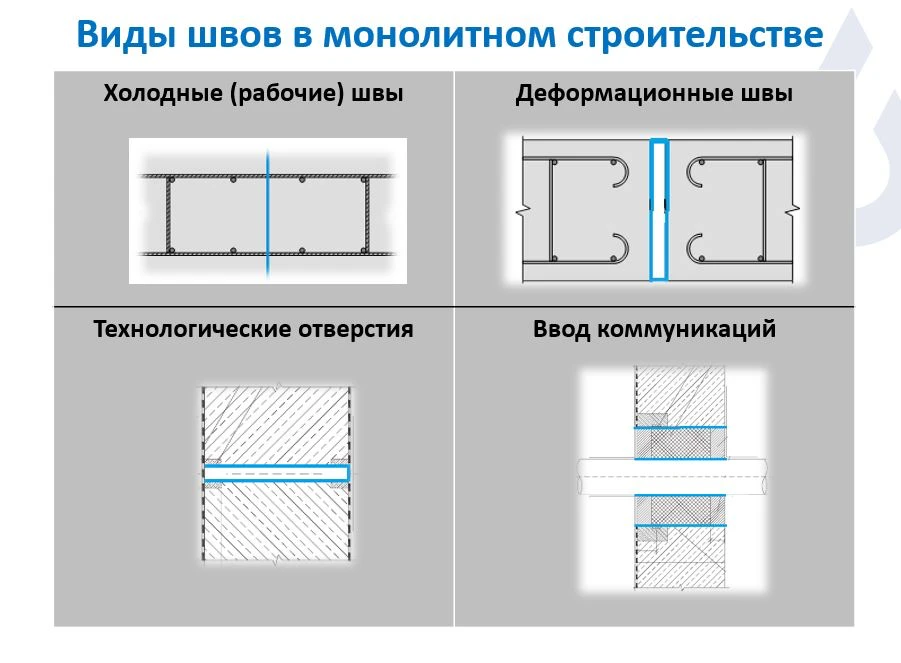

Роль гидрошпонки в системе гидроизоляции

Гидрошпонка предназначена для герметизации:

• рабочих и холодных швов бетонирования;
• деформационных швов;
• конструктивных стыков между элементами;
• мест сопряжения различных конструктивных узлов.

Основная задача гидрошпонки — перекрыть путь фильтрации воды по шву, воспринимая гидростатическое давление и перераспределяя его в массив бетона.

Важно понимать: гидрошпонка не компенсирует ошибки в проектировании. Она работает только при правильном положении в конструкции и при формировании непрерывного герметичного контура.

С чего начинается проектирование схемы гидроизоляции

Проектирование схемы гидроизоляции с применением гидрошпонок начинается с анализа конструкции:

• тип сооружения (фундамент, подвал, резервуар, тоннель);
• наличие подземных вод и уровень гидростатического давления;
• тип швов (рабочие, холодные, деформационные);
• последовательность бетонирования;
• наличие вводов коммуникаций и закладных элементов.

На основании этих данных определяется тип гидрошпонки, её положение в сечении конструкции и трассировка по плану и разрезам.

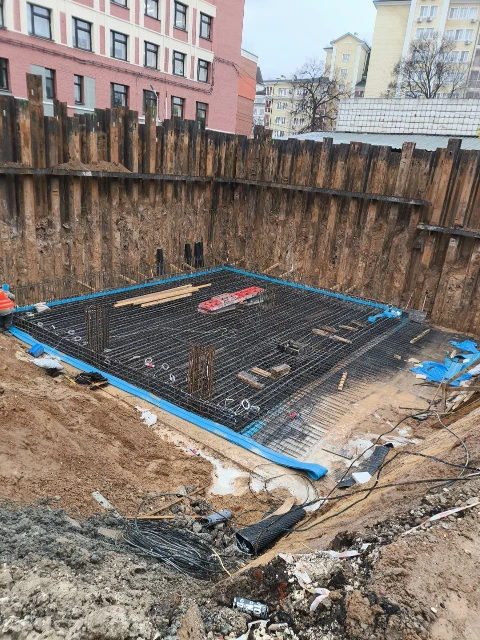

Принцип герметичного контура

Ключевое правило проектирования — гидрошпонка должна образовывать замкнутый непрерывный контур без разрывов и «слепых зон».

Герметичный контур означает, что:

• каждая линия гидрошпонки логически продолжается в следующем шве;
• все углы, примыкания и пересечения выполнены с использованием фасонных элементов;
• отсутствуют незапроектированные обрывы профиля;
• гидрошпонка замыкается по периметру защищаемого объёма.

Даже локальный разрыв контура создаёт точку концентрации фильтрации, через которую вода будет проникать в конструкцию.

Как правильно разметить гидрошпонку в конструкции

Положение в сечении бетона

Гидрошпонка должна располагаться:

• строго по оси шва;
• с равным защитным слоем бетона с обеих сторон;
• без смещения к краю конструкции.

Недостаточный защитный слой снижает сопротивление гидростатическому давлению и может привести к выдавливанию или обходу гидрошпонки водой.

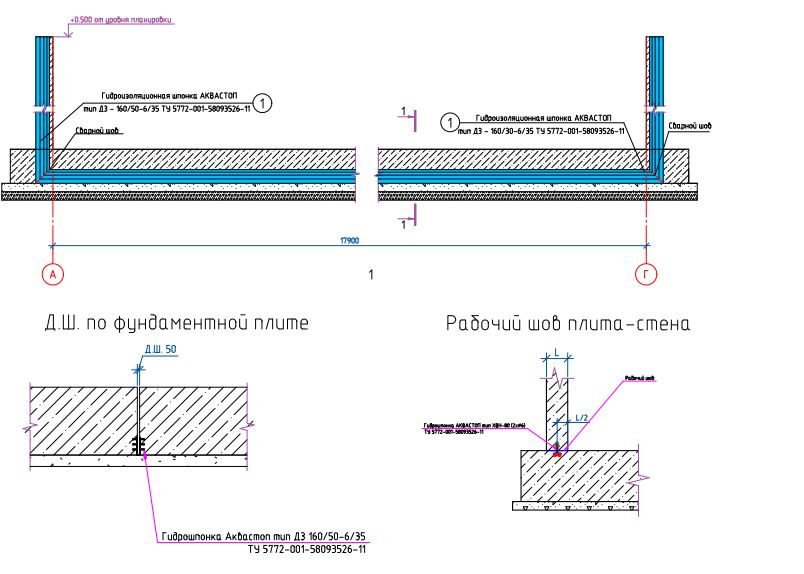

Разметка по плану и узлам

При разметке гидрошпонки в проекте необходимо:

• отразить её трассировку на планах бетонирования;
• показать положение на всех разрезах;
• детализировать узлы углов, Т-образных и Х-образных пересечений;
• предусмотреть сопряжение с другими видами гидроизоляции.

Использование стандартных фасонных элементов, является обязательным условием корректного проектирования.

Особенности проектирования рабочих и деформационных швов

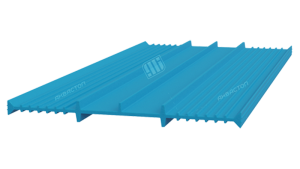

Рабочие и холодные швы

Для рабочих швов гидрошпонка:

• проектируется в зоне прерывания бетонирования;
• должна быть зафиксирована от смещения при заливке;
• не допускает разрывов и скруток.

Частая ошибка — отсутствие гидрошпонки в местах технологических остановок бетонирования, которые фактически превращаются в холодные швы.

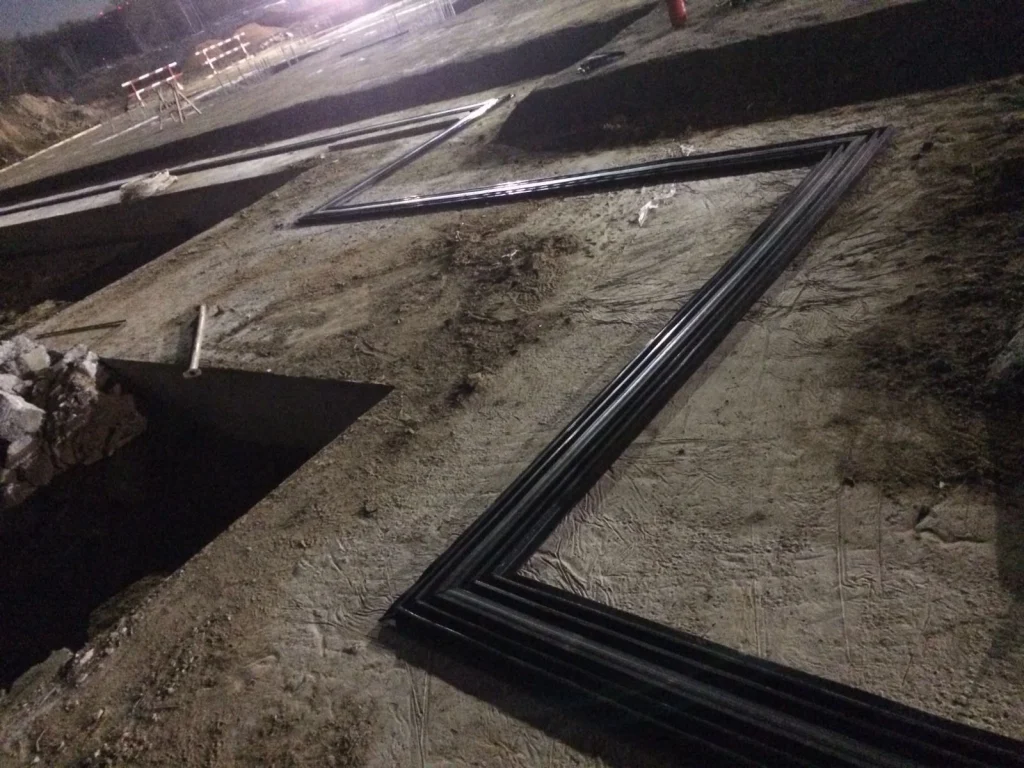

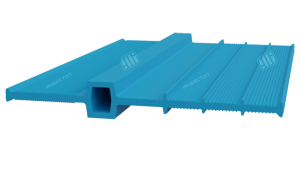

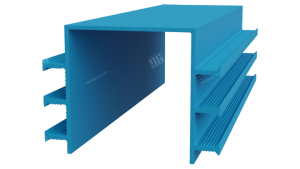

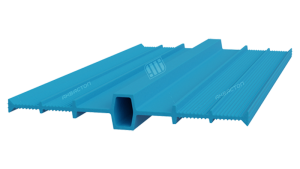

Деформационные швы

При проектировании деформационных швов необходимо учитывать:

• величину ожидаемых перемещений;
• тип гидрошпонки (ПВХ, ТПО, EPDM, ТЭП);
• возможность работы профиля на растяжение и сжатие.

В деформационных швах применяются специальные гидрошпонки с компенсационными элементами, и их трассировка должна учитывать направление деформаций.

Узлы сопряжения и примыкания

Особого внимания требуют:

• углы фундаментов;
• примыкания стен к плитам;
• пересечения швов;
• зоны ввода инженерных коммуникаций.

В этих местах гидрошпонка должна:

• не прерываться;
• быть сопряжена через фасонные элементы;
• обеспечивать непрерывность герметичного барьера.

Проектирование «на глаз» или подрезка профиля на объекте без узловых решений является грубым нарушением технологии.

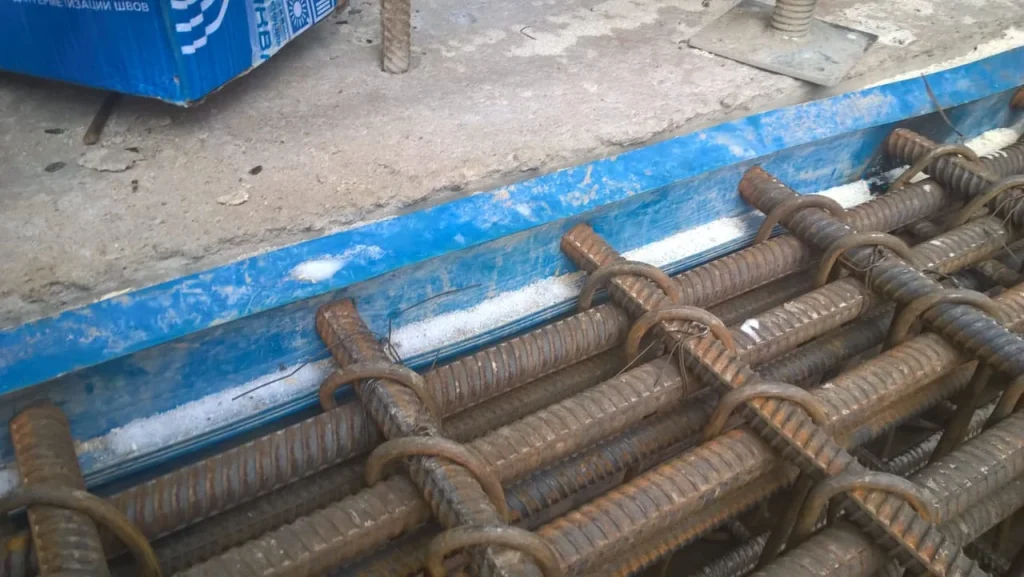

Типовые ошибки при разметке гидрошпонок

На практике наиболее распространены следующие ошибки:

• отсутствие замкнутого контура;
• смещение гидрошпонки к краю бетона;
• отсутствие фасонных элементов в углах;
• пересечение гидрошпонок без проектного узла;
• игнорирование вводов коммуникаций;
• несоответствие типа гидрошпонки условиям эксплуатации.

Большинство этих ошибок закладываются именно на стадии проектирования, а не монтажа.

Почему проектирование важнее материала

Даже гидрошпонка с высокими техническими характеристиками не сможет обеспечить герметичность, если:

• нарушена логика контура;
• отсутствует связь между швами;
• не учтены деформации;
• схема не соответствует последовательности бетонирования.

Поэтому в инженерной практике гидроизоляция рассматривается как система, а не как отдельный продукт.

Практический подход ТД «Гидромикс»

Компания ТД «Гидромикс» при подборе гидрошпонок и других элементов гидроизоляции:

• анализирует проектную документацию;
• помогает сформировать корректную схему размещения;
• подбирает типы гидрошпонок под конкретные швы;
• консультирует по узлам и сопряжениям.

Такой подход в проектирование гидроизоляции, позволяет избежать ошибок на ранней стадии и обеспечить реальную, а не номинальную водонепроницаемость конструкции .

Заключение

Грамотно спроектированная схема гидроизоляции с правильно размеченной гидрошпонкой — это основа герметичности бетонного сооружения.

Непрерывный контур, корректное положение в сечении, продуманные узлы и соответствие условиям эксплуатации обеспечивают долговременную защиту конструкции от фильтрации воды.

Именно поэтому проектирование гидроизоляции следует рассматривать как полноценную инженерную задачу, а не вспомогательный этап строительства.
