Фасонные элементы гидрошпонок — углы, тройники, крестовины и переходные участки — формируют непрерывный герметичный контур и являются ключевыми узлами всей системы гидроизоляции.

Эффективность системы гидроизоляции деформационных и технологических швов напрямую зависит не только от правильного выбора типа гидрошпонки, но и от качества проработки узлов. На практике именно в местах поворотов, пересечений и разветвлений швов чаще всего возникают протечки, связанные с ошибками проектирования или некорректным изготовлением фасонных элементов.

Роль фасонных элементов в системе гидрошпонок

Гидрошпонка работает эффективно только при соблюдении принципа непрерывности. Любой разрыв, смещение оси или изменение геометрии шва без корректного фасонного элемента приводит к потере герметичности.

Фасонные элементы решают следующие инженерные задачи:

• обеспечение непрерывного водонепроницаемого контура;
• компенсация изменения направления шва;
• герметизация мест пересечения деформационных и технологических швов;
• сохранение расчетной работы гидрошпонки при сложной геометрии конструкций.

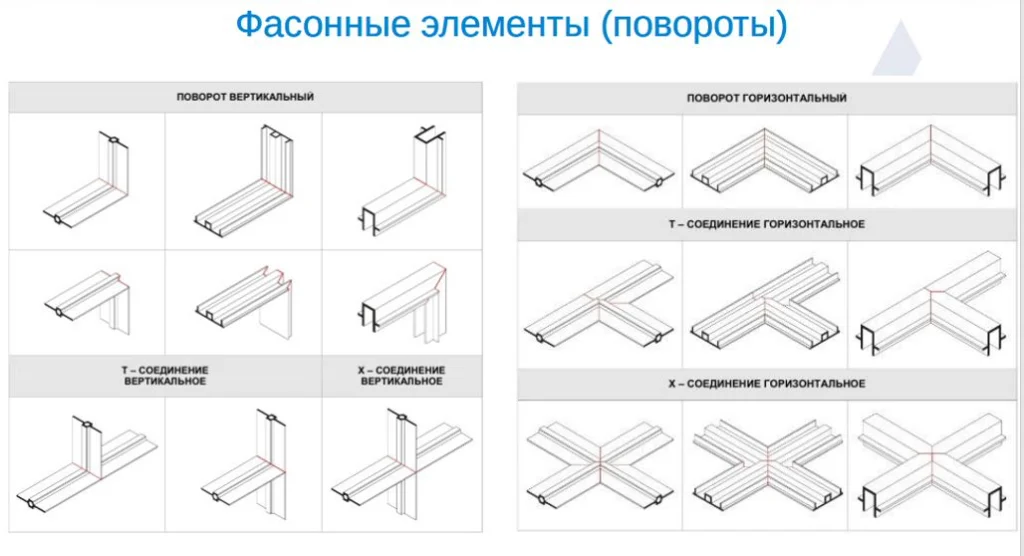

Типовые фасонные элементы гидрошпонок

Угловые элементы

Углы применяются при повороте шва на 90° или 135° в горизонтальной и вертикальной плоскостях. Различают:

• внутренние углы;
• наружные углы;
• вертикальные и горизонтальные угловые элементы.

Ключевое требование — сохранение соосности рабочих частей гидрошпонки и равномерная толщина материала в зоне изгиба.

Тройники

Тройники используются в местах примыкания одного шва к другому, например:

• пересечение продольного и поперечного деформационного шва;
• примыкание шва пола к стене;
• сложные узлы фундаментных плит и стен.

При проектировании тройников важно учитывать направление возможных деформаций и равномерное распределение напряжений в теле гидрошпонки.

Крестовины и комбинированные элементы

Применяются в узлах пересечения нескольких швов. Такие элементы относятся к сложным фасонным решениям и требуют индивидуальной проработки под конкретный объект.

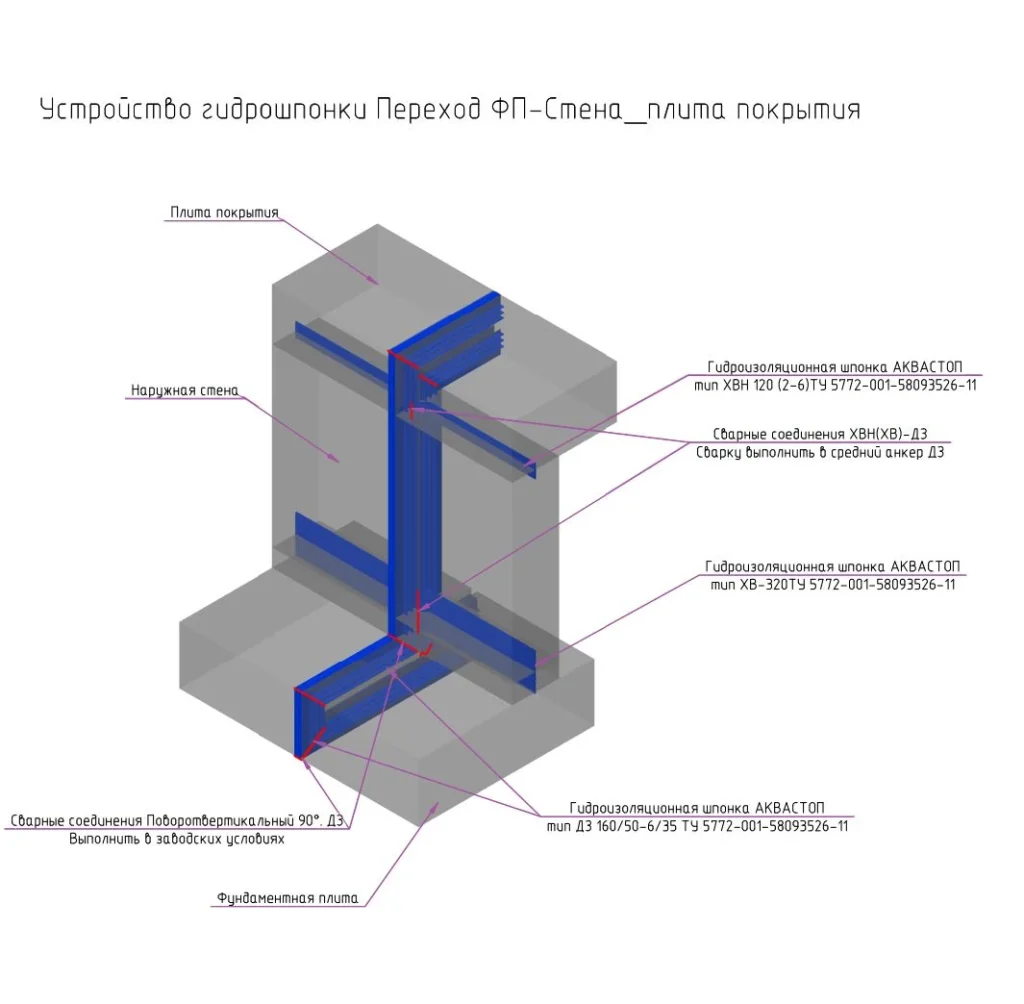

Сложные фасонные элементы и индивидуальные решения

На объектах со сложной архитектурой, многоуровневыми подземными частями или нестандартной геометрией швов типовые элементы не всегда применимы. В таких случаях разрабатываются индивидуальные фасонные элементы, учитывающие:

• пространственное положение швов;
• этапность бетонирования;

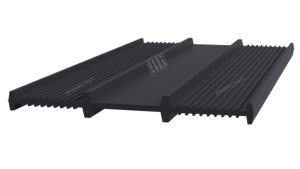

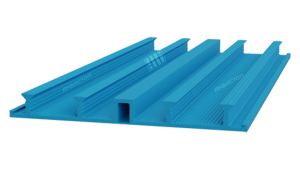

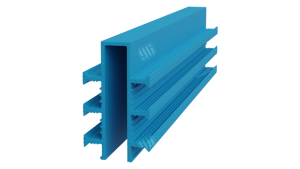

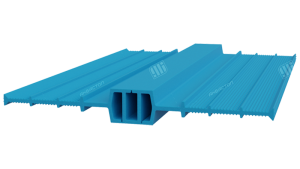

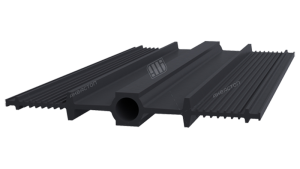

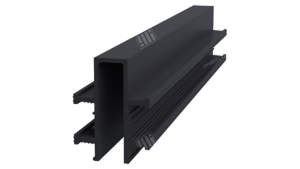

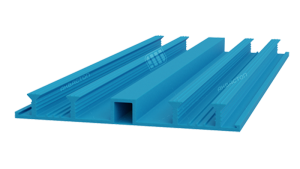

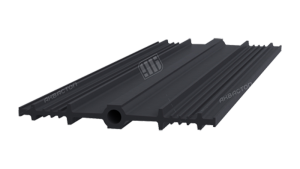

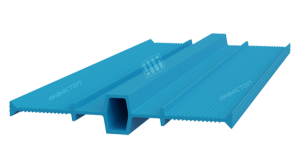

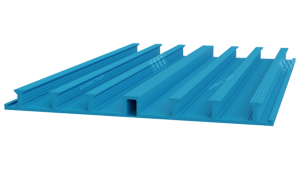

• тип гидрошпонки (ПВХ, EPDM, ТПО, ТЭП);
• расчетные деформации конструкции.

Ошибки на этом этапе практически невозможно компенсировать на стадии монтажа.

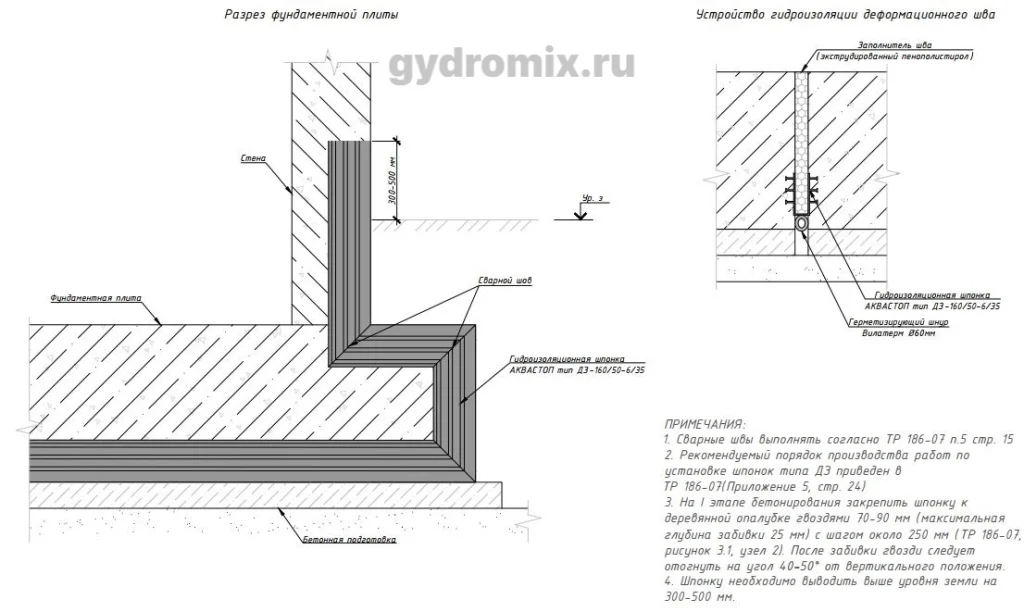

Проектирование узлов гидроизоляции

Проектирование фасонных элементов должно выполняться одновременно с разработкой схемы расположения гидрошпонок. В проекте обязательно указываются:

• типы фасонных элементов;
• их геометрия и ориентация;
• привязка к осям и конструкциям;
• последовательность монтажа и бетонирования.

Корректная проектная проработка позволяет:

• исключить пересечения и разрывы швов;
• снизить риск ошибок при монтаже;
• обеспечить стабильную работу гидроизоляции в течение всего срока службы сооружения.

Проектный отдел и изготовление фасонных элементов

Компания ТД «Гидромикс» выполняет проектирование систем гидроизоляции с участием собственного проектного отдела. В рамках проектных работ разрабатываются:

• схемы размещения гидрошпонок;
• узлы типовых и сложных примыканий;
• рабочие чертежи фасонных элементов (углов, тройников, крестовин) с учетом условий конкретного объекта.

Особое внимание уделяется соответствию проектных решений технологии бетонирования и требованиям нормативной документации.

Для обеспечения надежности системы гидроизоляции с применением гидрошпонок АКВАСТОП  рекомендует заказывать фасонные элементы гидрошпонок на специализированном производстве компании ТД «Гидромикс» ( «Гидромикс инжиниринг»), где:

• соблюдается заводская технология сварки и формования;
• обеспечивается точная геометрия элементов;
• выполняется обязательный контроль качества;
• исключается изготовление критически важных узлов «вручную» на объекте.

Заводское изготовление фасонных элементов в сочетании с проектной проработкой узлов позволяет обеспечить целостность гидроизоляционного контура и снизить риски протечек на наиболее ответственных участках конструкции.

Заключение

Фасонные элементы гидрошпонок являются ключевыми узлами системы гидроизоляции. Именно от качества их проектирования и изготовления зависит герметичность деформационных и технологических швов.

Использование типовых и индивидуальных фасонных элементов, разработанных в рамках проектной документации и изготовленных в заводских условиях, позволяет обеспечить надежную и долговечную защиту бетонных конструкций от воздействия воды.
