Что такое гидрошпонка

Гидрошпонка АКВАСТОП (водоостанавливающая шпонка) — это эластичная полоса из ПВХ (ПВХ-П), термоэластопласта (ТЭП) или ЭПДМ (EPDM)-резины. Она закладывается непосредственно в бетонный шов при бетонировании и создаёт герметичный барьер, предотвращающий проникновение воды между участками бетона. Таким образом, обеспечивается защита бетонных швов от протечек и разрушения.

Основные функции гидрошпонки АКВАСТОП:

• компенсирует подвижки конструкции при усадке или деформации;
• выдерживает давление воды до нескольких атмосфер;
• сохраняет герметичность даже при появлении микротрещин в бетоне.

Благодаря этому, срок службы бетонных сооружений значительно увеличивается, а гидроизоляция остаётся надёжной и долговечной на весь период эксплуатации.

Принцип работы гидрошпонки

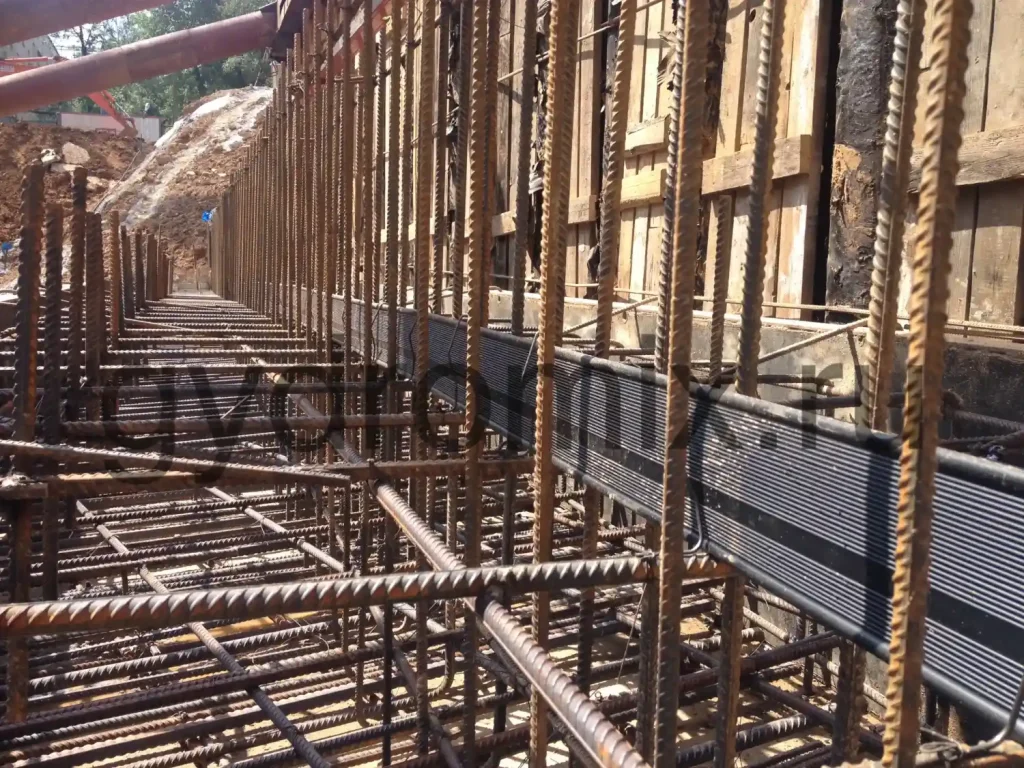

При бетонировании гидрошпонка АКВАСТОП располагается в теле конструкции: одна часть погружается в первый слой бетона, а другая — в следующий. В результате создаётся монолитный водонепроницаемый барьер, перекрывающий путь влаге.

Тип гидрошпонки подбирается с учётом:

• характера шва — деформационный, технологический или рабочий (холодный);
• уровня давления воды;
• амплитуды подвижек конструкции и температурных колебаний.

Основные виды гидрошпонок АКВАСТОП (ГК «Гидромикс Инжиниринг»)

Компания Гидромикс Инжиниринг проектирует, поставляет и монтирует широкий ассортимент гидрошпонок АКВАСТОП, предназначенных для герметизации всех типов бетонных швов — от новых до ремонтных соединений. Кроме того, каждая серия разработана под конкретные условия эксплуатации.

1. Гидрошпонки АКВАСТОП для деформационных швов (ДЗ, ДО, ДВ, ДОИ)

Используются при строительстве гидротехнических и подземных сооружений, где возможны подвижки конструкции из-за усадки или температурных перепадов.

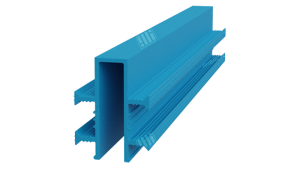

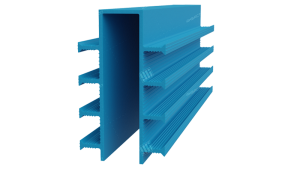

• ДЗ — закладная внутренняя гидрошпонка с центральной полостью. Устанавливается в защитный слой бетона, применяется в сейсмоопасных районах, обеспечивает ширину деформационного шва 100–200 мм. Совместима с уплотнителями ГИДРОКОРД-Сейсмо.

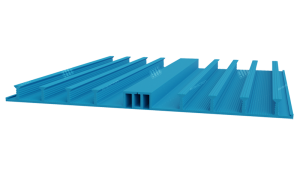

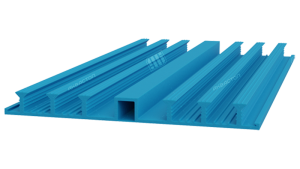

• ДО — опалубочная наружная гидрошпонка, устанавливаемая по поверхности бетона.

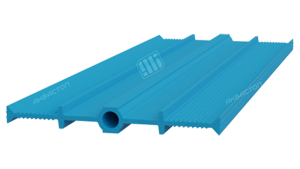

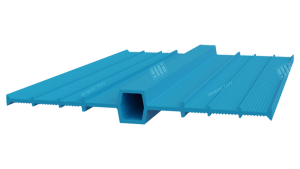

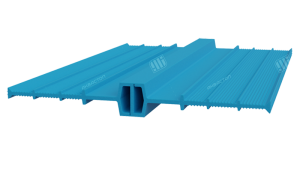

• ДВ — внутренняя усиленная гидрошпонка с увеличенным компенсирующим ядром для зон с повышенными деформациями.
• ДОИ — модернизированная модель типа ДО с интегрированной системой инъекционных шлангов вдоль анкеров. При этом она позволяет вводить инъекционный состав в тело бетона по наружному контуру шва.

2. Гидрошпонки АКВАСТОП для холодных швов бетонирования (ХВ, ХВН, ХВИ, ХО, ХОИ)

Предназначены для герметизации технологических стыков при послойной заливке бетона.

В частности:

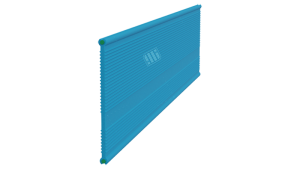

• ХВН — универсальная внутренняя шпонка с анкерными рёбрами и набухающим профилем.

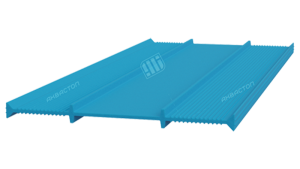

• ХВ — базовая внутренняя шпонка для прямолинейных рабочих швов без подвижек.
• ХВИ — модернизированный вариант ХВ с интегрированной инъекционной системой, создающей ремонтопригодный контур гидроизоляции вдоль анкеров.

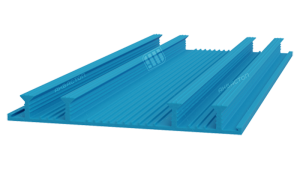

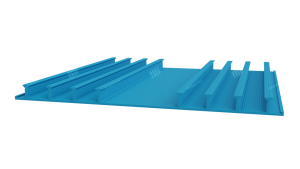

• ХО — облегчённая опалубочная гидрошпонка для тонких конструкций.
• ХОИ — модификация типа ХО с инъекционной системой для подачи состава вдоль анкеров по внутреннему контуру шва.

3. Мембранные гидрошпонки АКВАСТОП (ДОМ, ХОМ)

Применяются совместно с гидроизоляционными мембранами на основе ПВХ или ТЭП в системах активной гидроизоляции. Таким образом, они образуют единую систему защиты.

Например:

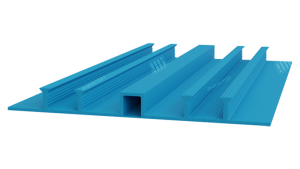

• ДОМ — деформационная опалубочная гидрошпонка для мембранных систем в зоне деформационных швов.
• ХОМ — холодная опалубочная гидрошпонка для мембран в рабочих швах бетонирования.

4. Ремонтные гидрошпонки АКВАСТОП (ДР, ДВС, ДЗС)

Используются для восстановления герметичности существующих конструкций без демонтажа старого бетона. При этом обеспечивается надёжное сцепление с основанием.

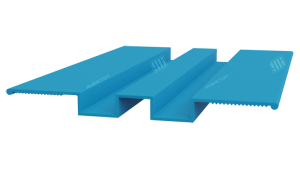

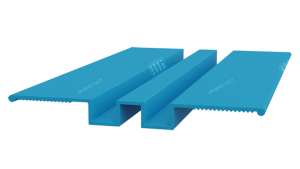

• ДР — деформационная ремонтная гидрошпонка;

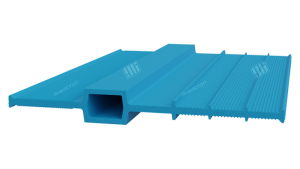

• ДВС — деформационная специальная;

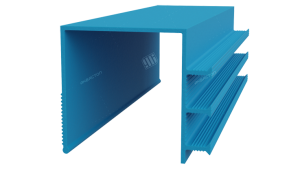

• ДЗС — деформационная закладная специальная.

5. Набухающие профили АКВАСТОП (ПНР, ПНБ)

Изготавливаются из гидрофильных материалов, которые при контакте с водой расширяются, заполняя пустоты и микротрещины.

Следовательно, они обеспечивают герметизацию даже в труднодоступных местах.

• ПНР — профиль набухающий резиновый;

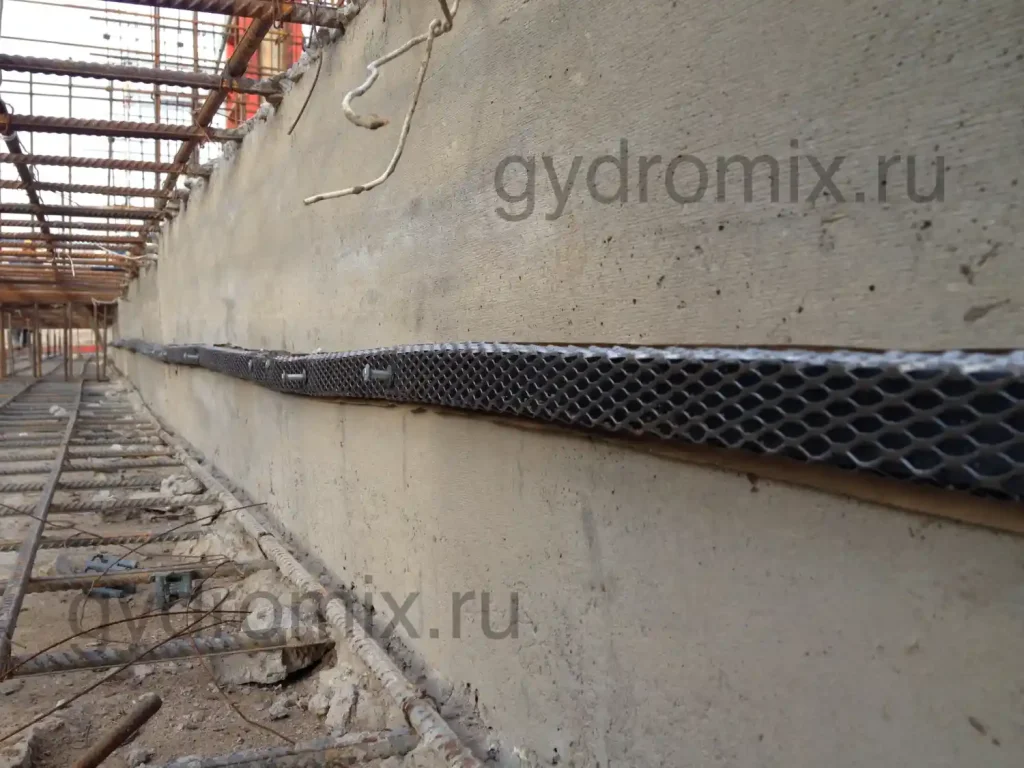

• ПНБ — профиль набухающий бентонитовый.

Применяются для герметизации:

• соединений «пол–стена» и «стена–стена»;
• стыков сборных железобетонных элементов;
• вводов коммуникаций и мелких трещин в бетоне.

Главное преимущество — простота монтажа и отсутствие необходимости в давлении бетона для работы.

Преимущества гидрошпонок АКВАСТОП

• надёжная герметизация при давлении воды до 6 атм;
• совместимость с любыми бетонными смесями и мембранными материалами;
• срок службы более 50 лет;
• широкий выбор форм и размеров;
• собственное производство и строгий контроль качества.

В итоге, для строителей и заказчиков это означает отсутствие протечек, минимизацию затрат на ремонт и уверенность в долговечности объекта.

Заключение

Гидрошпонка АКВАСТОП — ключевой элемент системы гидроизоляции бетона. Таким образом, правильный выбор типа шпонки под конкретный шов гарантирует герметичность, долговечность и отсутствие протечек.
Решения АКВАСТОП от компании Гидромикс Инжиниринг обеспечивают надёжность, простоту монтажа и предсказуемый результат. В заключение, можно сказать, что надёжная гидроизоляция начинается с деталей.
